B15 ELECTRA + B-DOCK + Xpipe Beveler SET- Úkosovací systém - Vyrobeno v ČR!

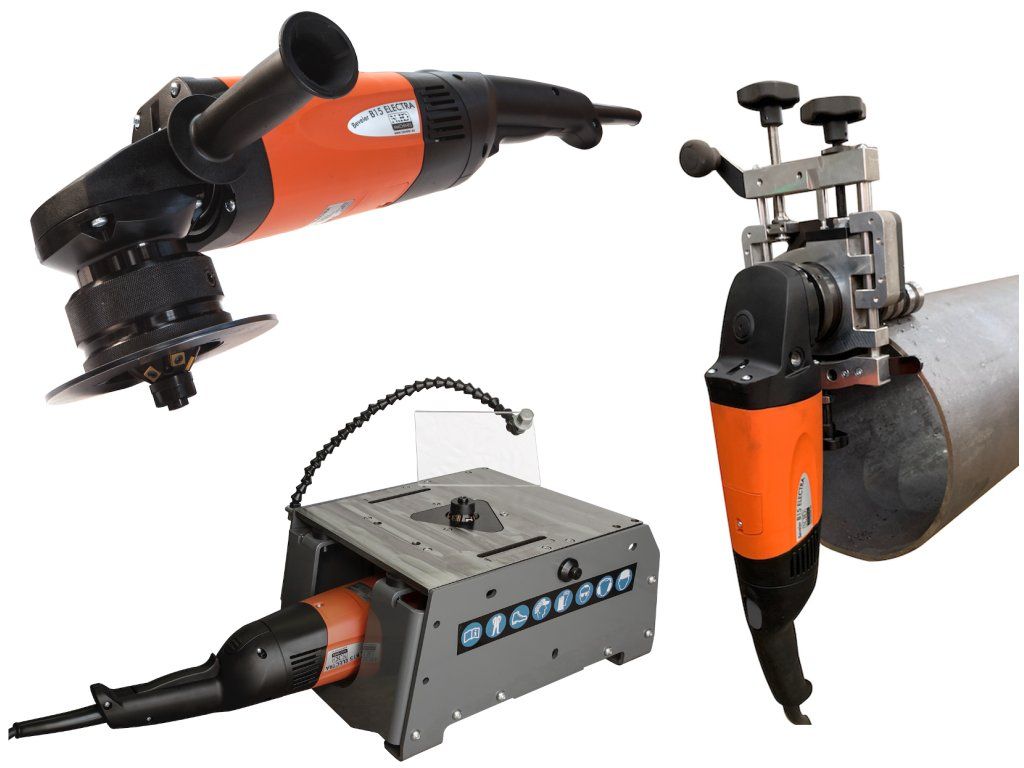

Úkosovací systém B15 ELECTRA + B-DOCK + Xpipe Beveler set

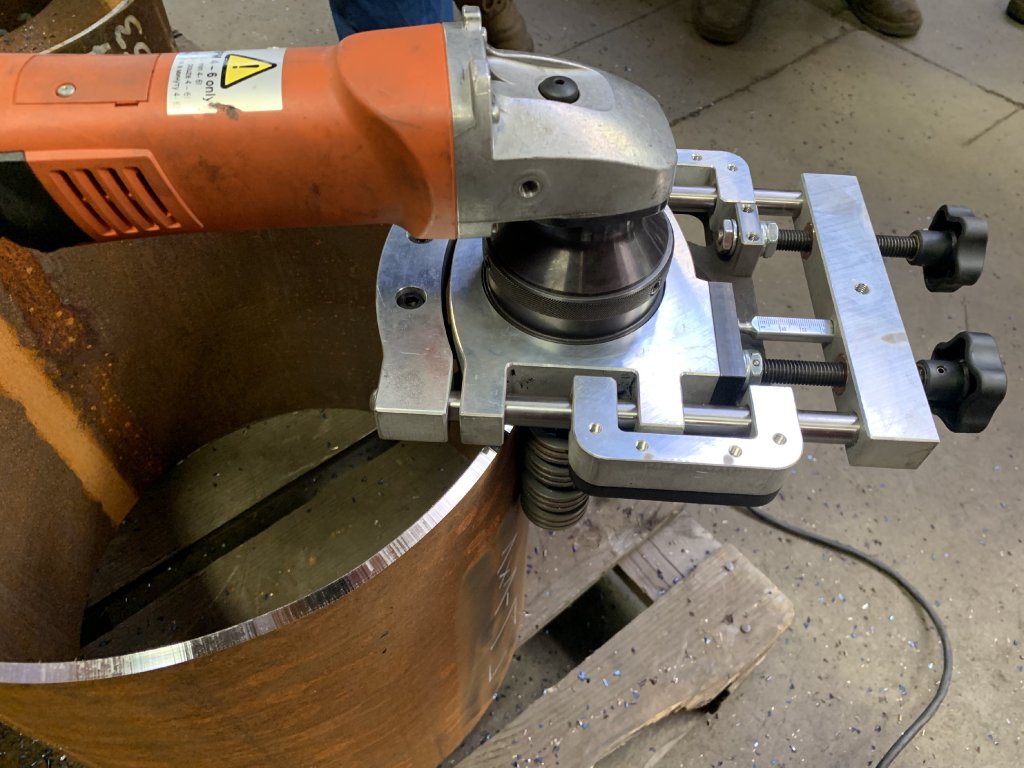

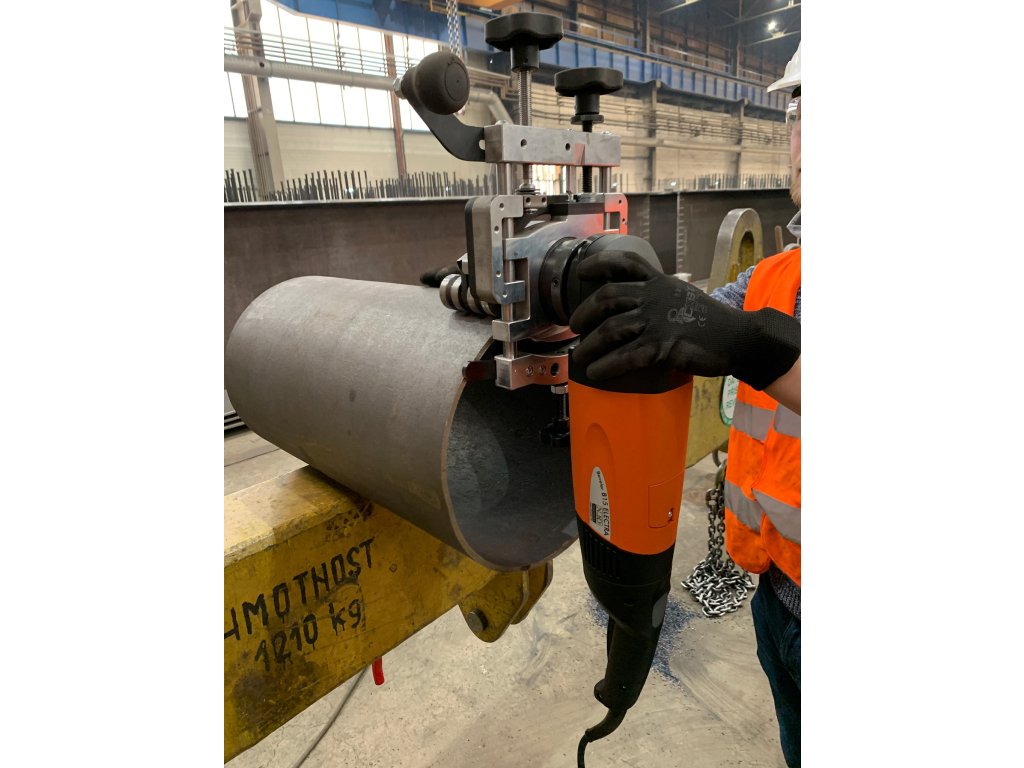

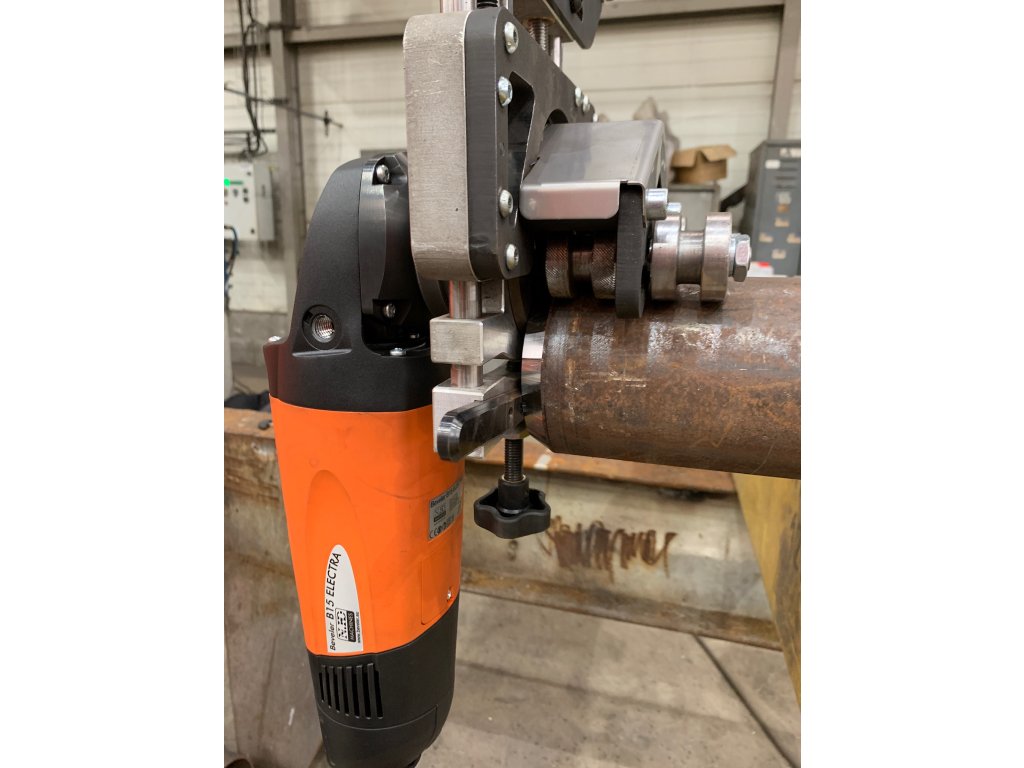

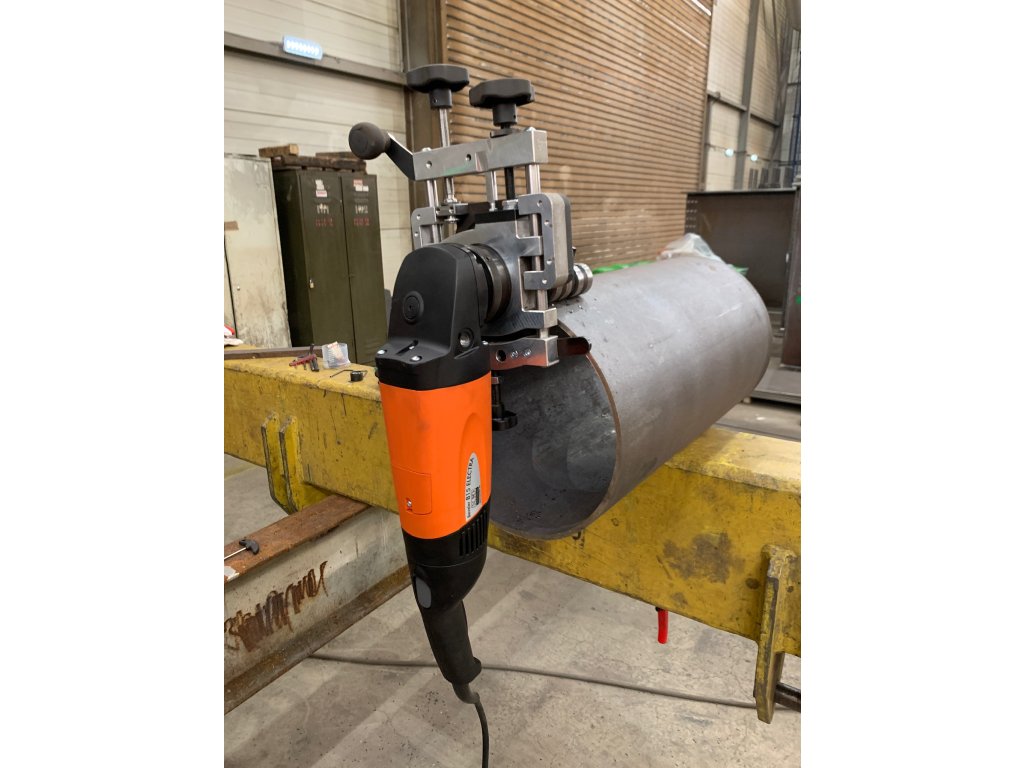

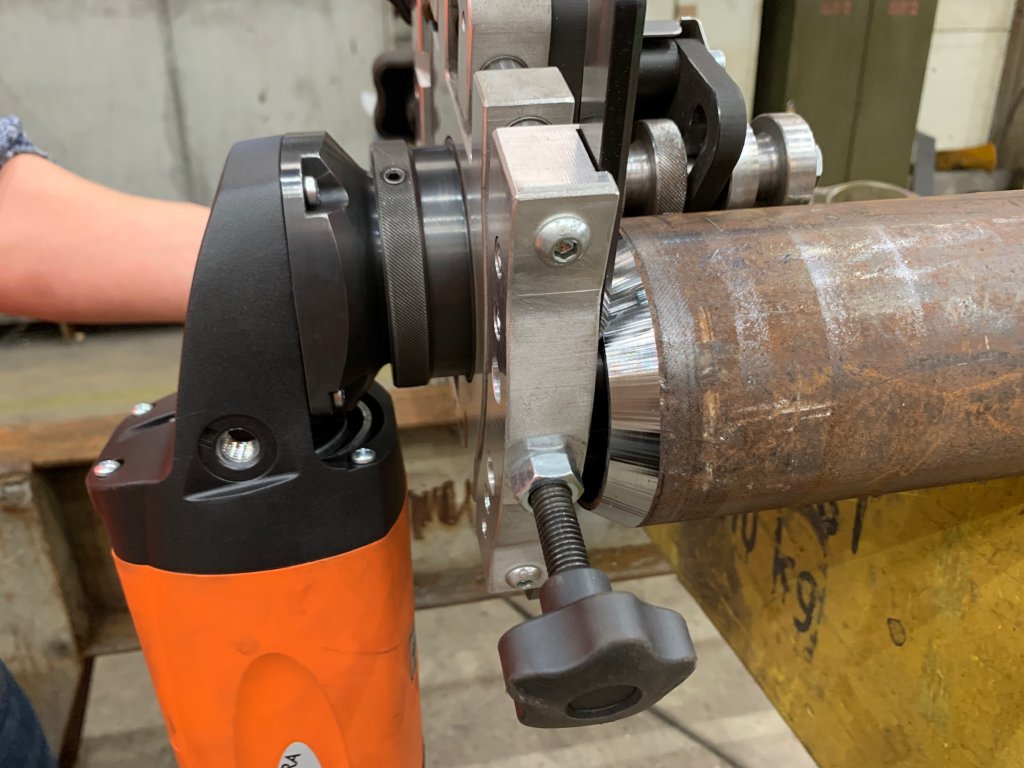

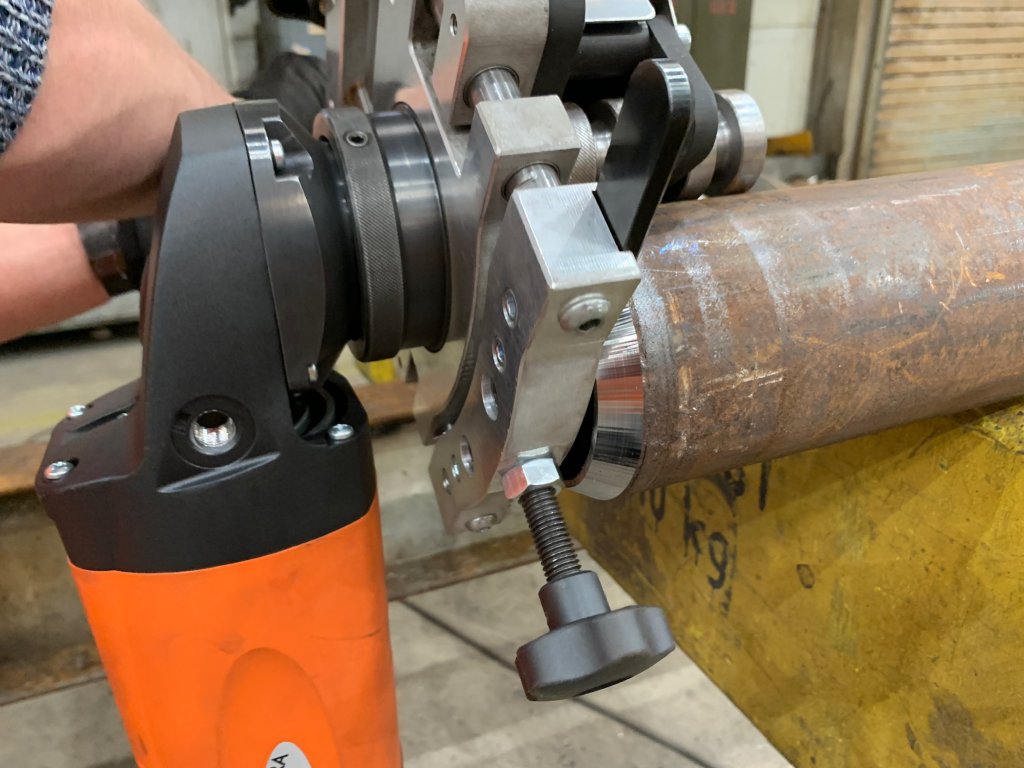

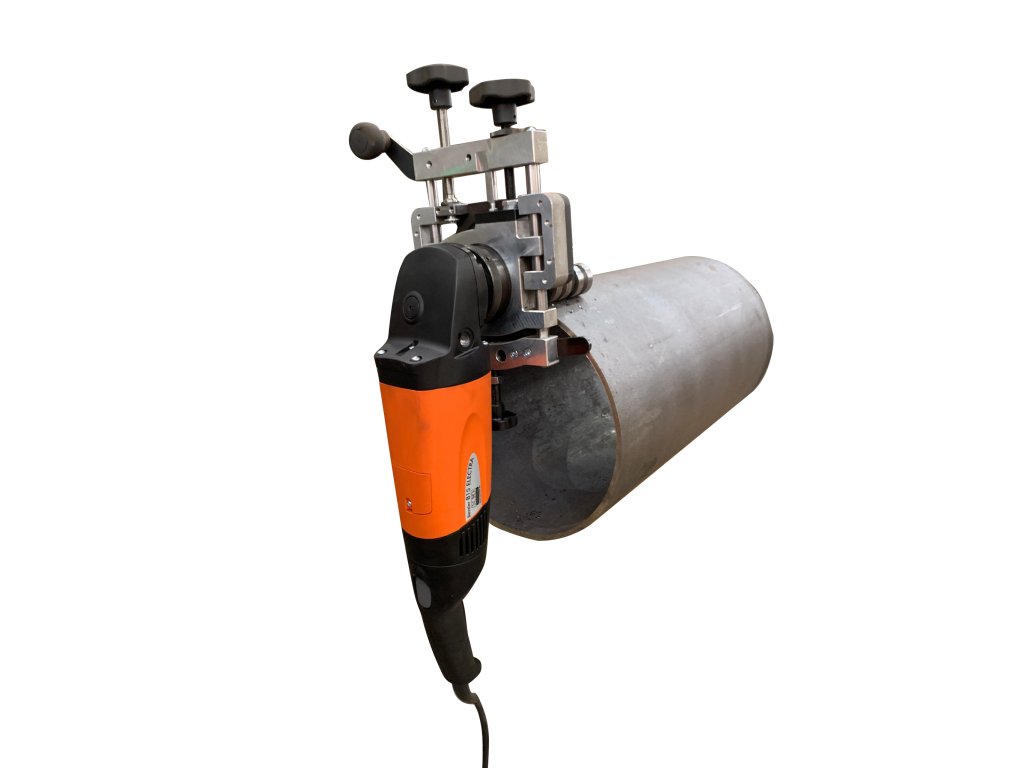

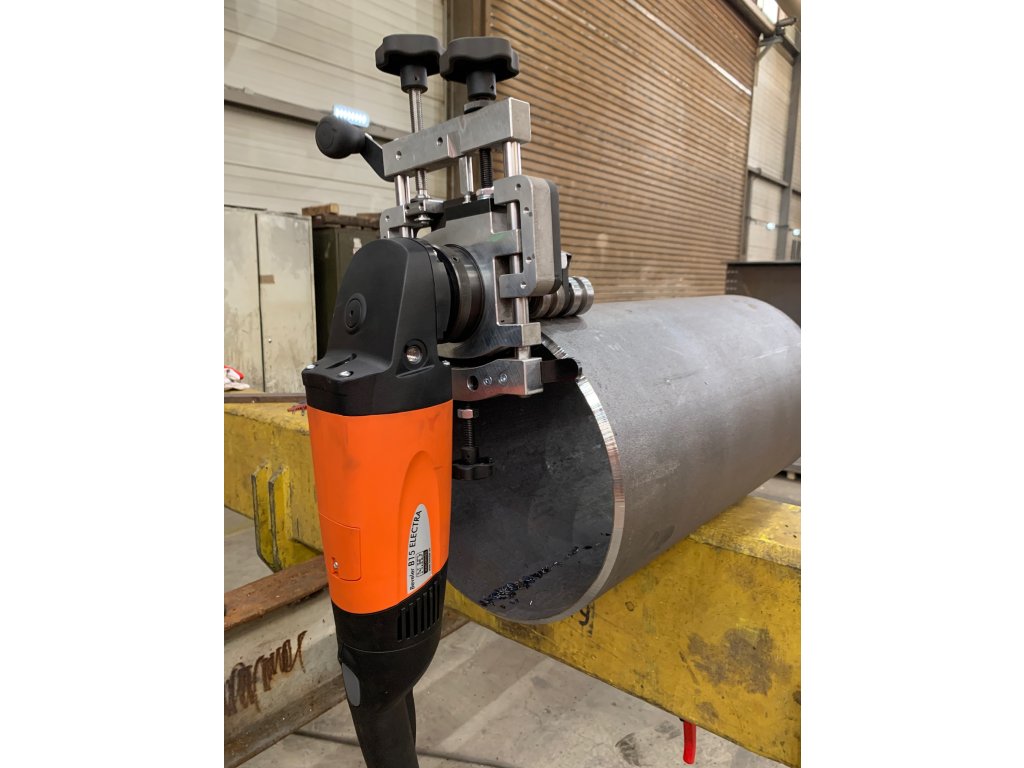

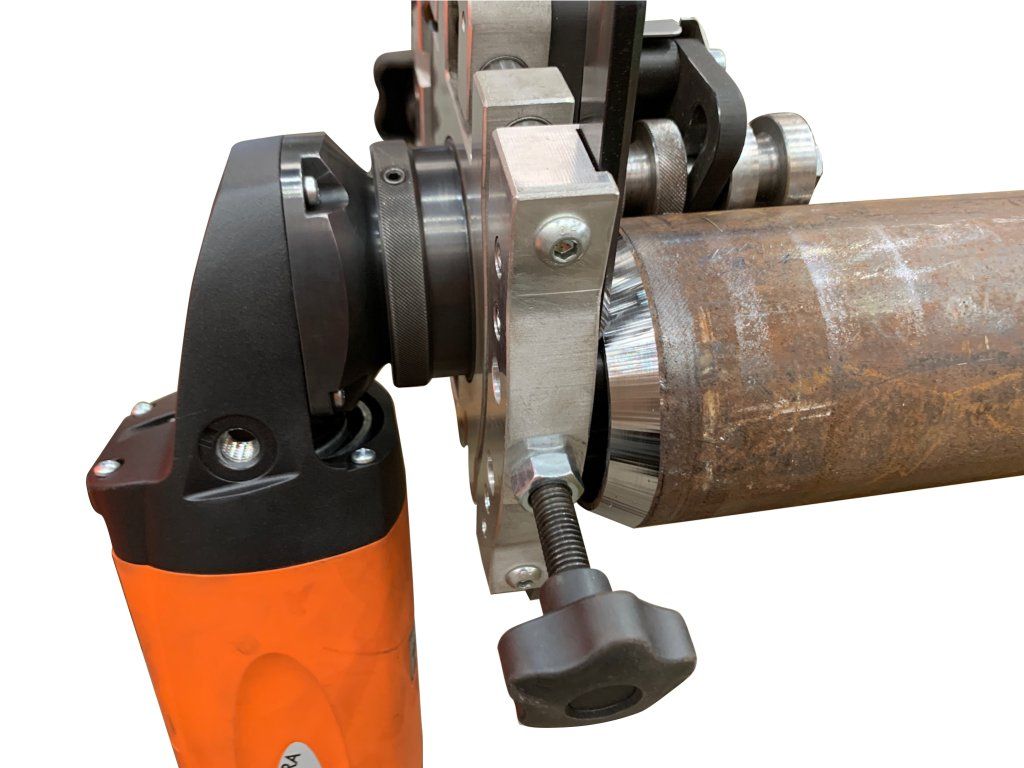

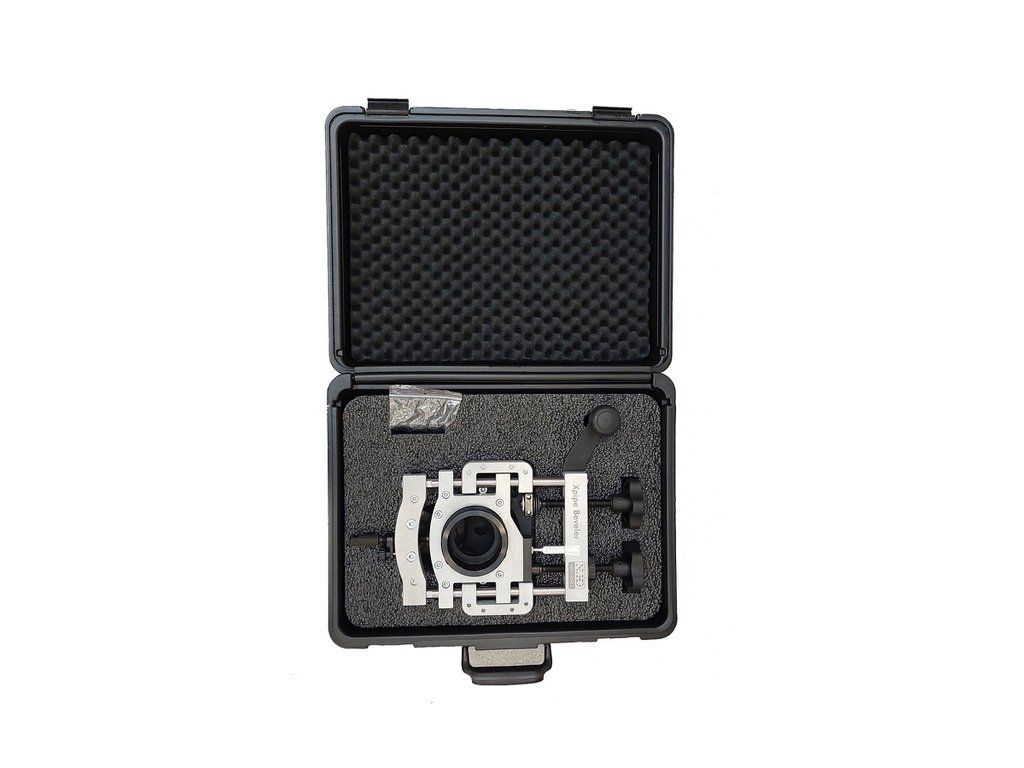

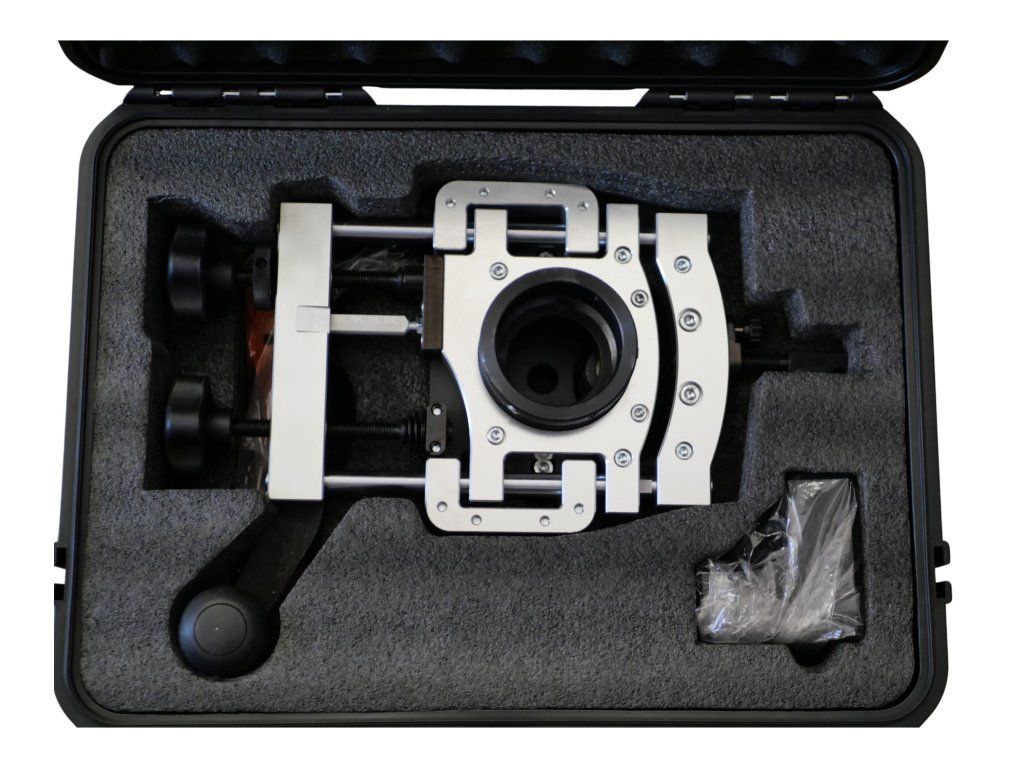

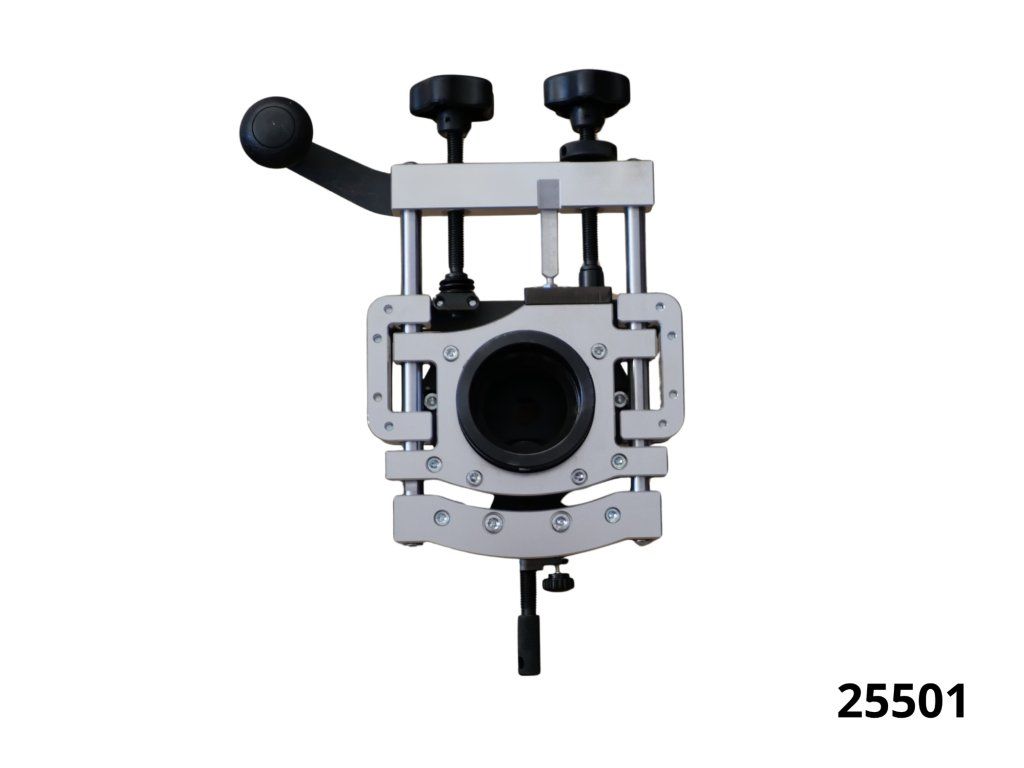

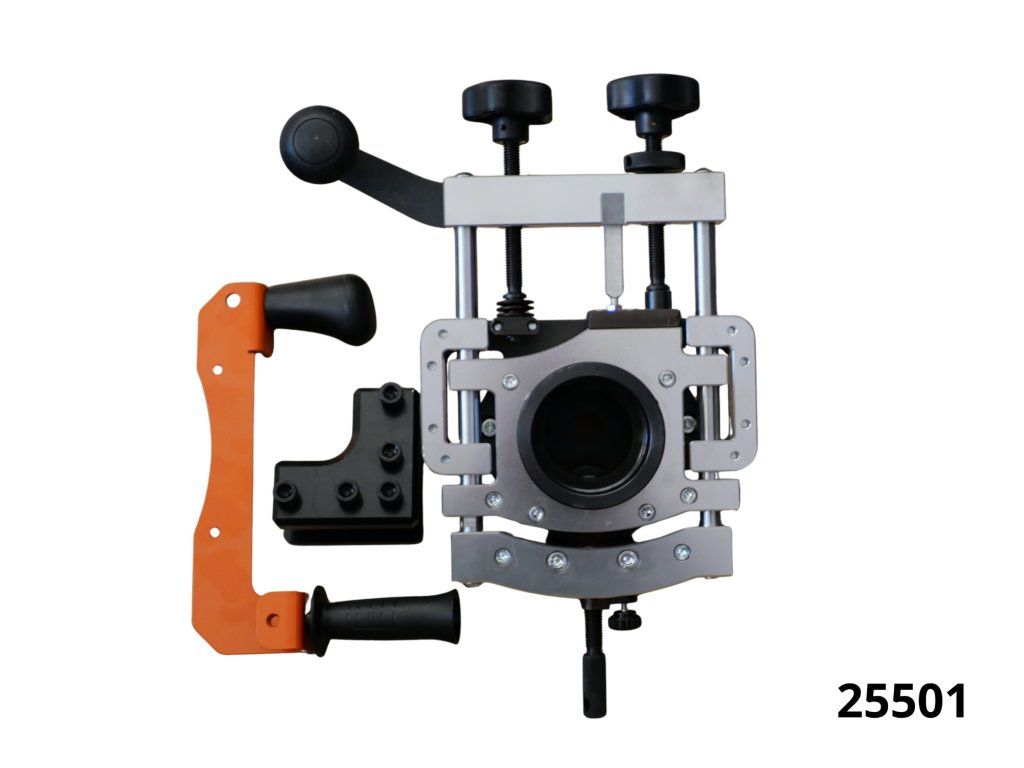

Xpipe Beveler - Přípravek na ukosování trubek

VÝROBA V ČR.

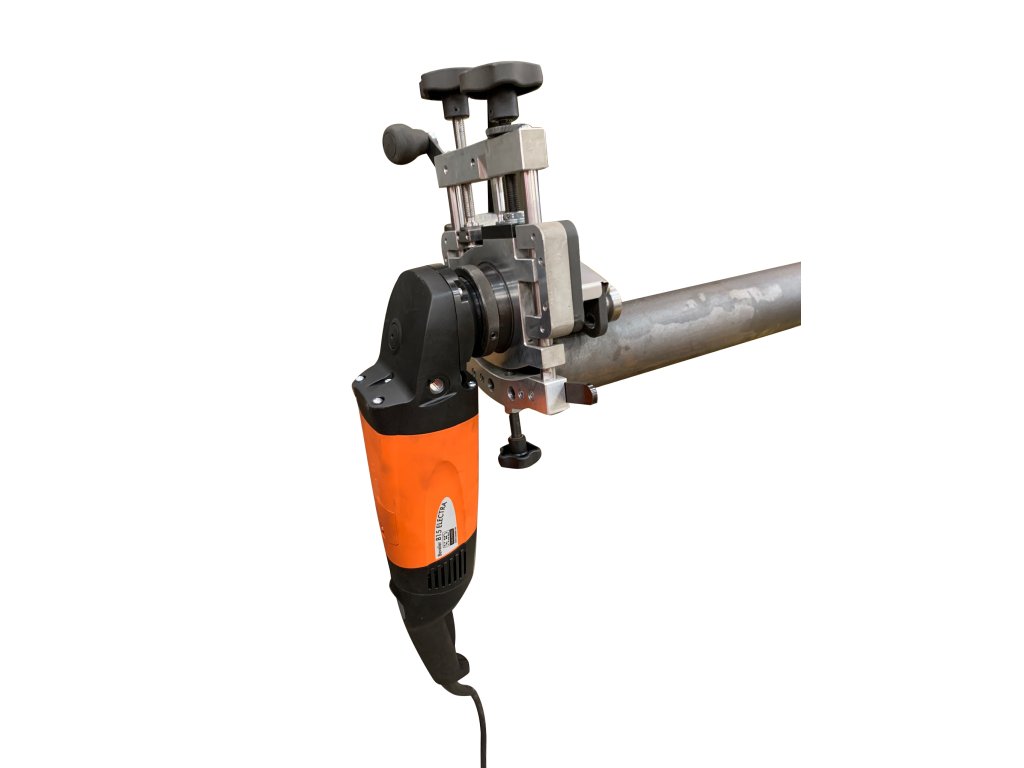

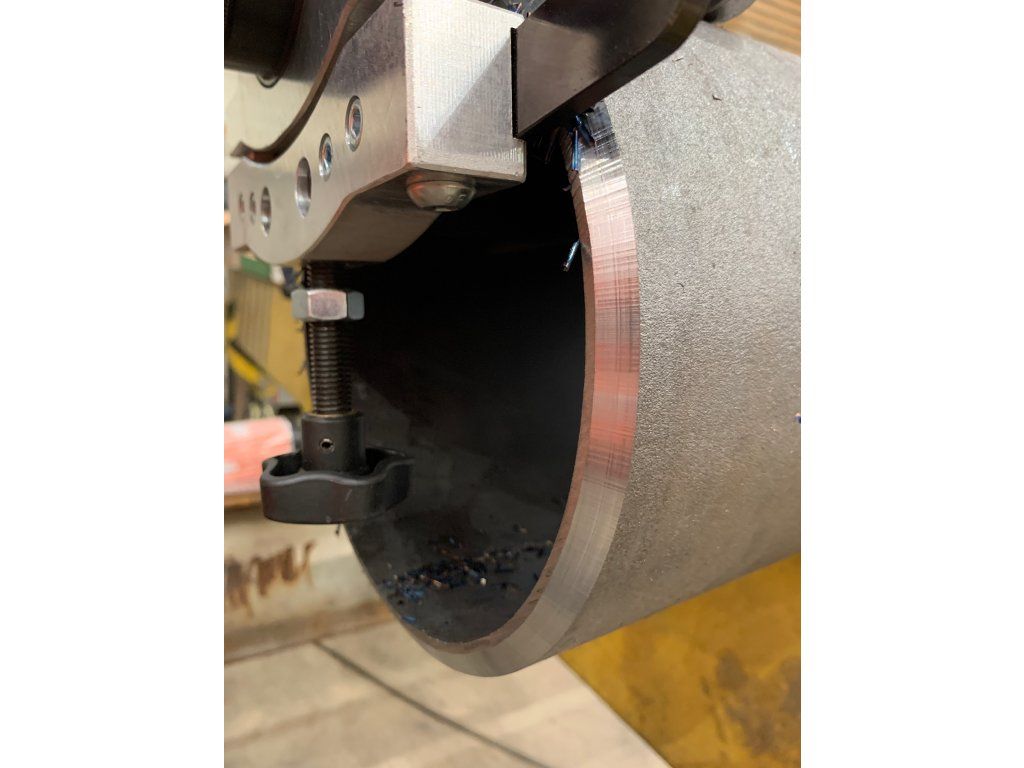

Úkosovací přípravek pro snadné a rychlé obrobení trubek od Ø 85 mm.

Maximální průměr trubky není omezen a přípravek tak lze použít i na plochých materiálech.

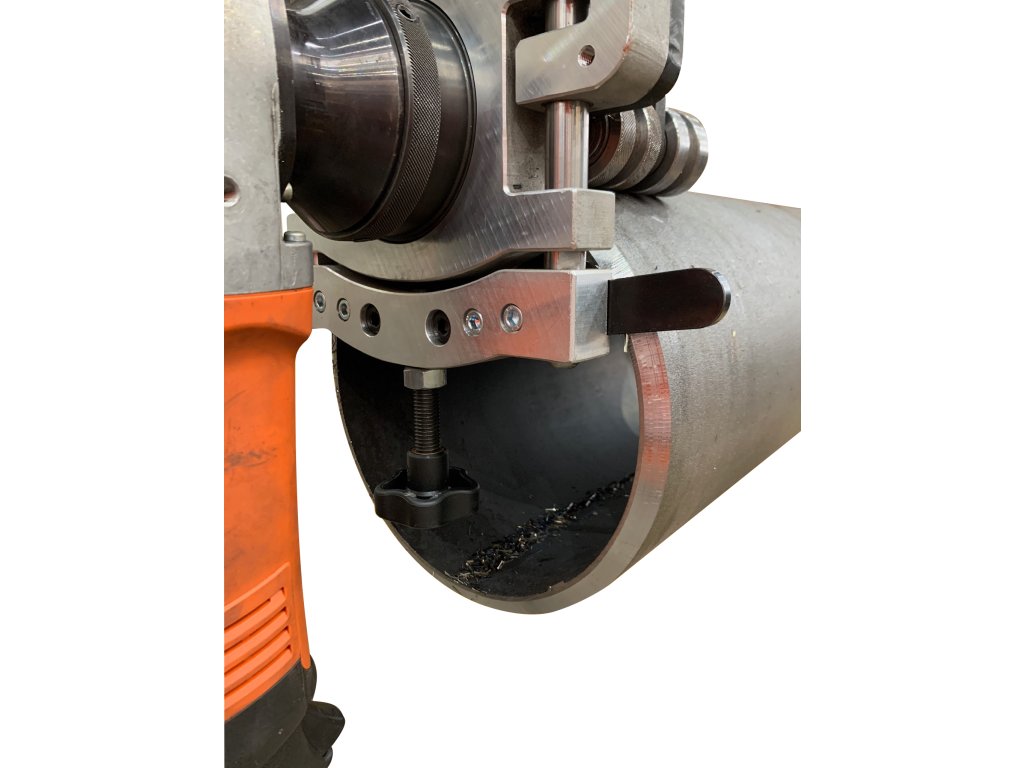

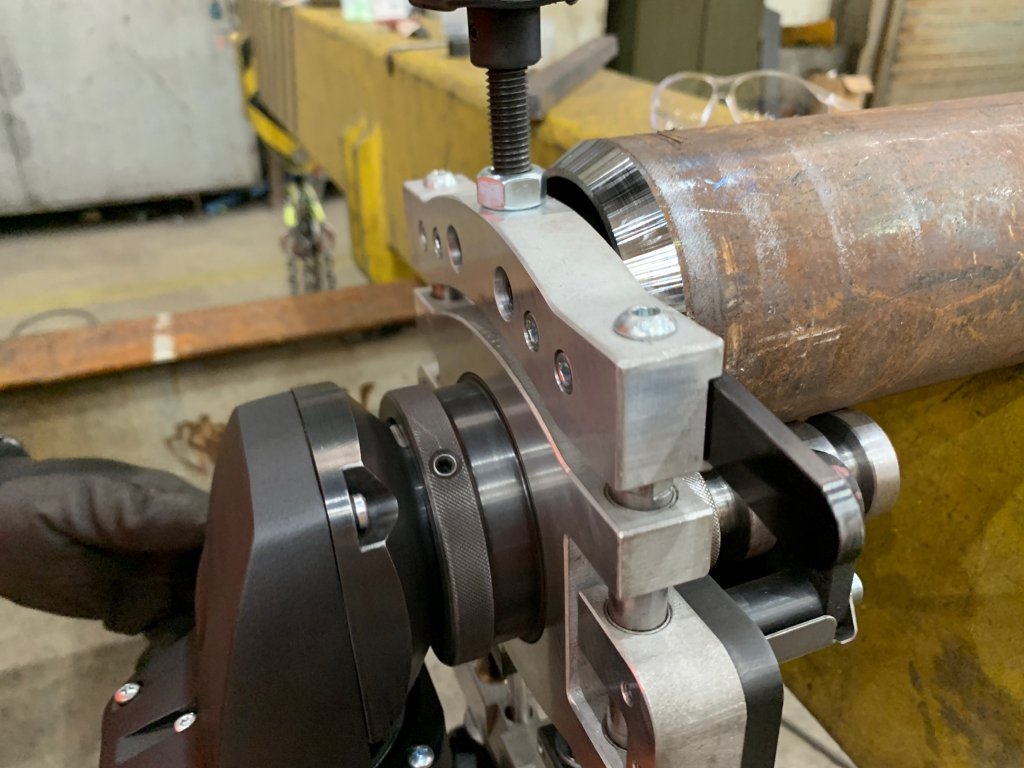

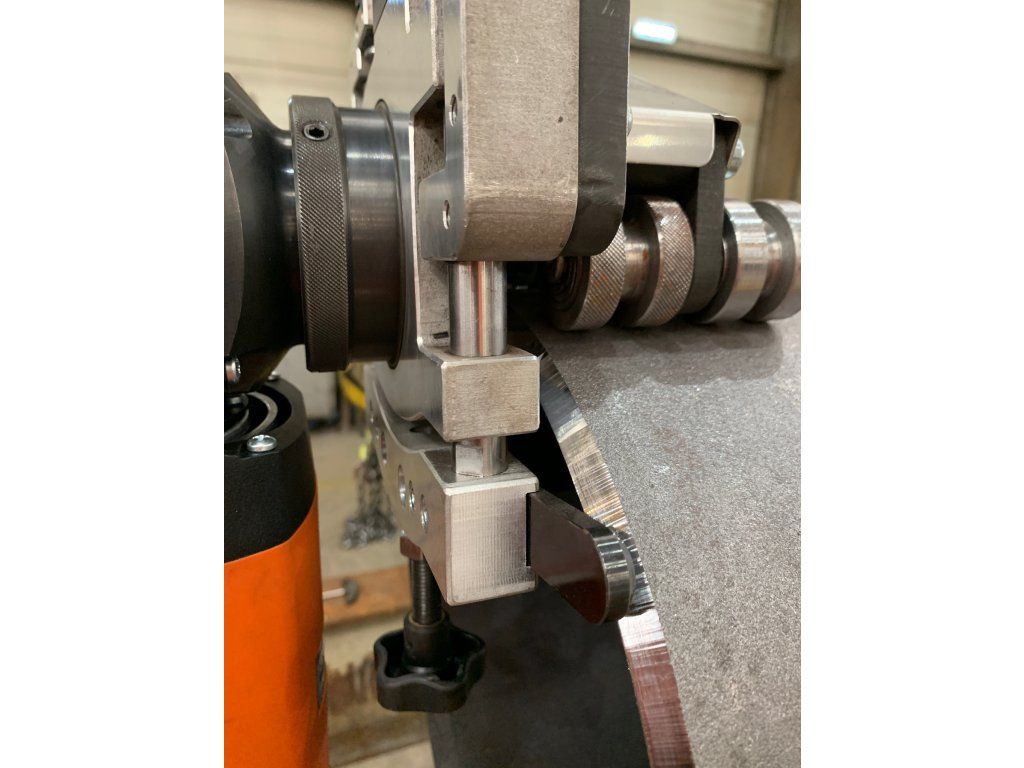

Unikátní mechanismus upínacích, vodících rolen zajišťuje precizní a komfortní vedení přípravku po obvodu obráběné trubky nebo podél hrany plechu.

Robustní rám těla přípravku pak zaručuje konstantní úběr třísky s minimem případných vibrací a nekompromisní stabilitu zvoleného úhlu zkosení.

• Přípravek je určen pro použití v kombinaci se stroji B10 ELECTRA, B15 ELECTRA nebo B15 AIR.

• Velikost sražení lze nastavit plynule a hodnoty odečítat na vestavěné stupnici.

• Speciální jednosměrná ložiska pojezdových rolen brání případnému zpětnému rázu při najíždění do materiálu a umožňuje tak opravdu bezpečné a komfortní provádění úkosů.

• Nastavenou hodnotu úběru lze zajistit a zaručit konstantní hloubku sražení i na větším počtu trubek.

• Díky unikátnímu, pružnému uložení pojezdových rolen, si přípravek poradí i s případnými nerovnostmi a nepřesnostmi po obvodu trubky.

• Lehká hliníková konstrukce rámu stroje zaručuje pohodlnou manipulaci s přípravkem.

• Ergonomické, otočné madlo zvyšuje produktivitu práce a přispívá k bezpečnému ovládání přípravku.

• Instalovaný bezpečnostní kryt zabraňuje nebezpečnému výletu třísek a chrání tak obsluhu zařízení před případným zraněním.

Technická data:

• Kompatibilní se stroji: B10 ELECTRA, B15 ELECTRA nebo B15 AIR

• Úhel úkosu: dle frézovací hlavy (30° / 45° / 60°)

• Šířka úkosu: dle použitého stroje (10 mm / 15 mm)

• Rozsah (obrábění vnějšího průměru OD):  >Ø 85 mm

• Tloušťka stěny (obrábění vnějšího průměru OD): 2,5 - 15 mm

• Rozsah (obrábění vnitřního průměru ID):  >Ø 500 mm (menší Ø se spec. příslušenstvím)

• Tloušťka stěny (obrábění vnitřního průměru ID): 5 - 15 mm

• Minimální hloubka kotvení: 80 mm

• Posuv: ruční

• Hmotnost: 8,4 kg (bez stroje)

________________________________________________________________________________________

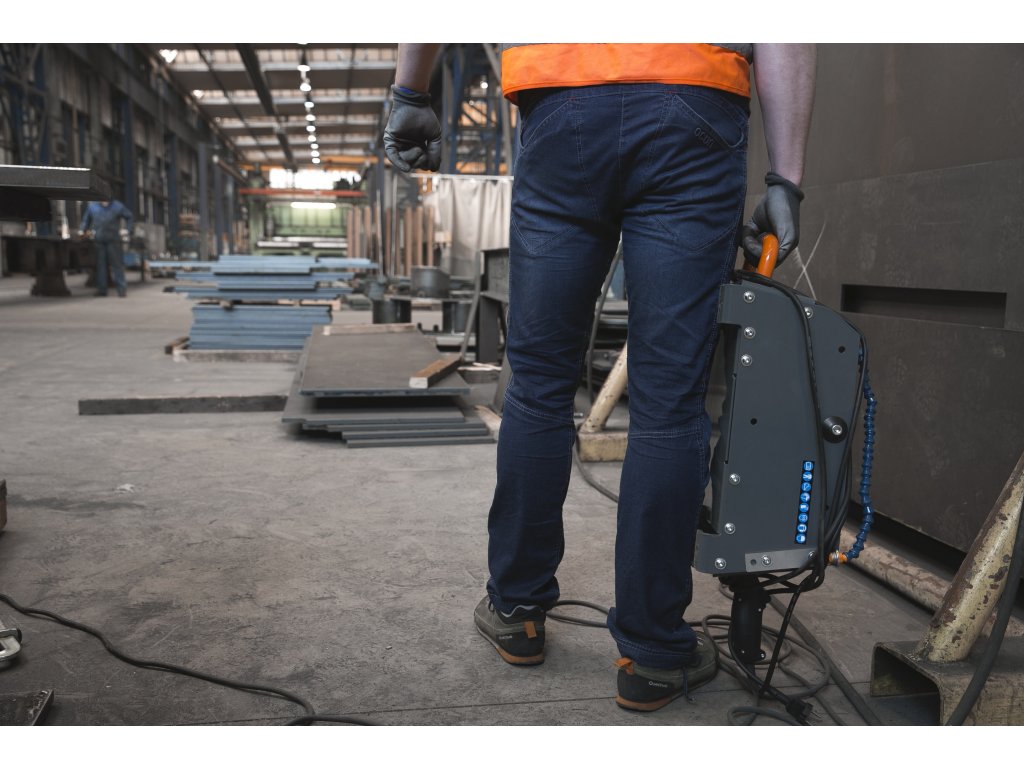

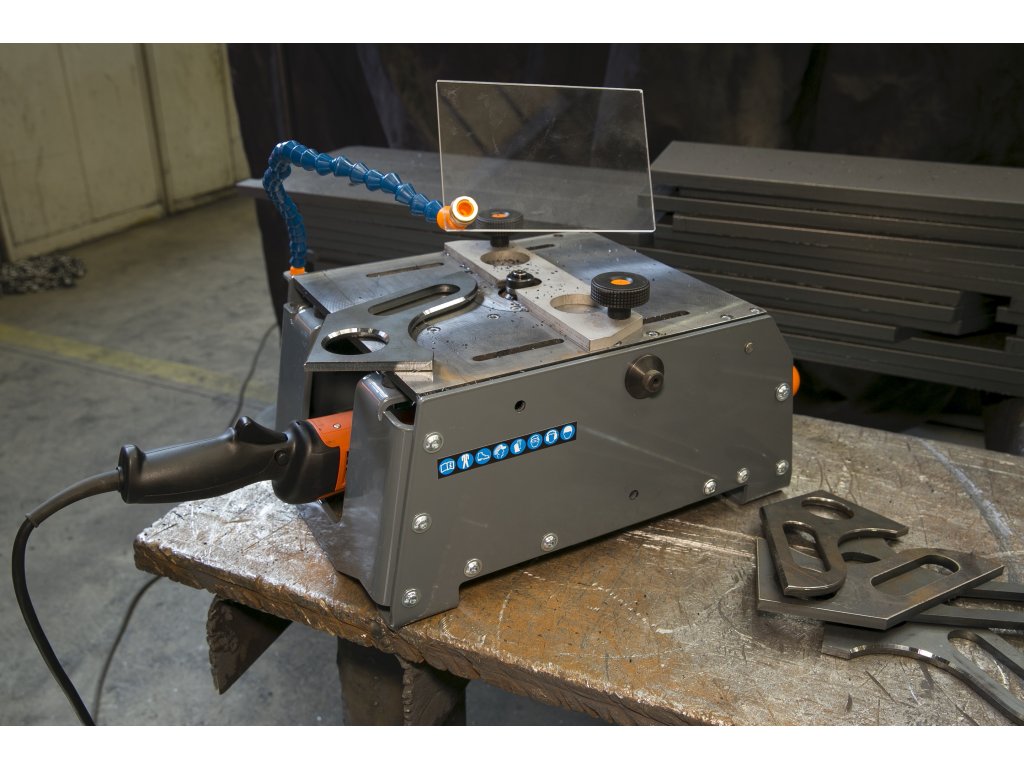

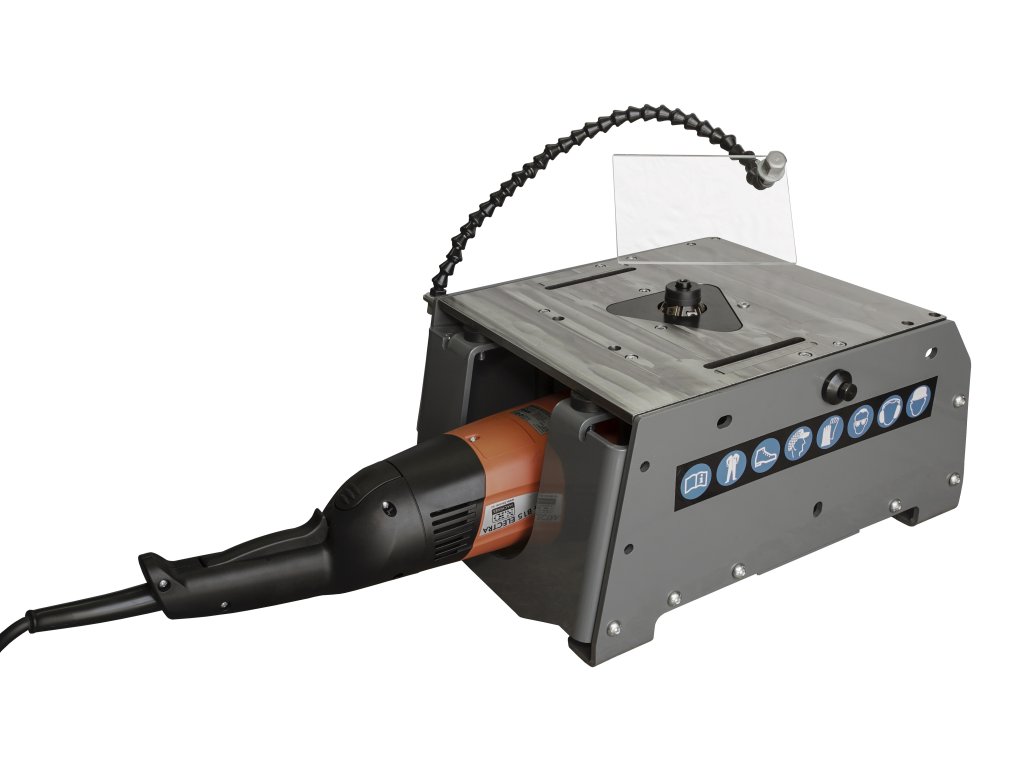

Dokovací stanice B-DOCK

VÝROBA V ČR.

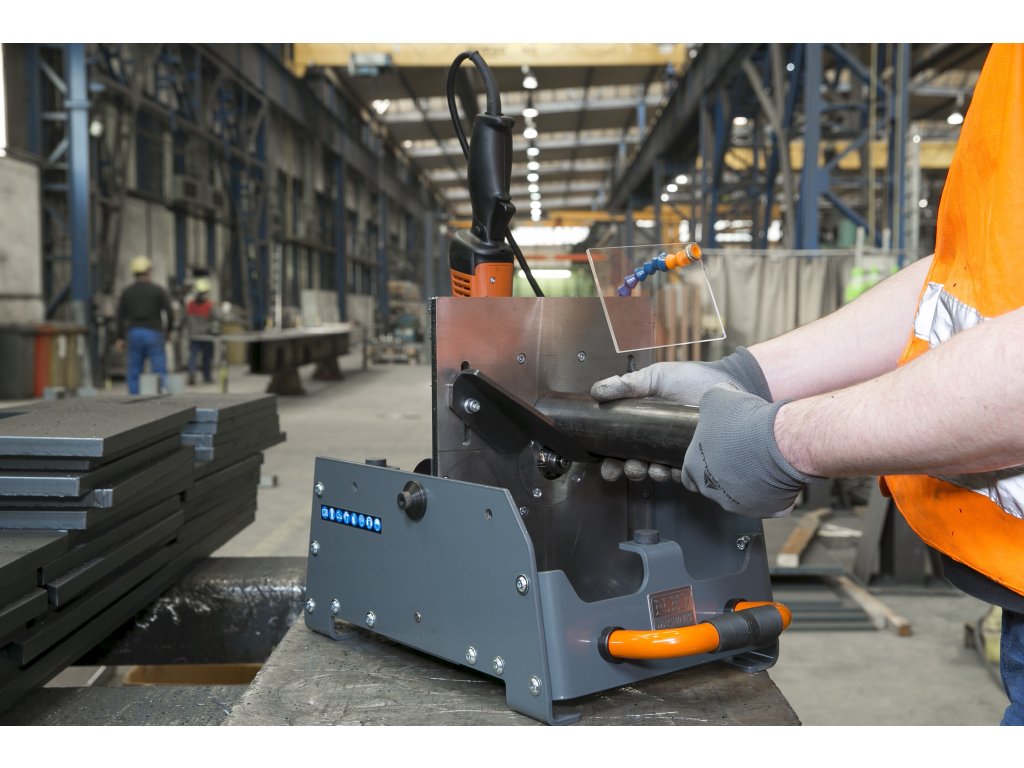

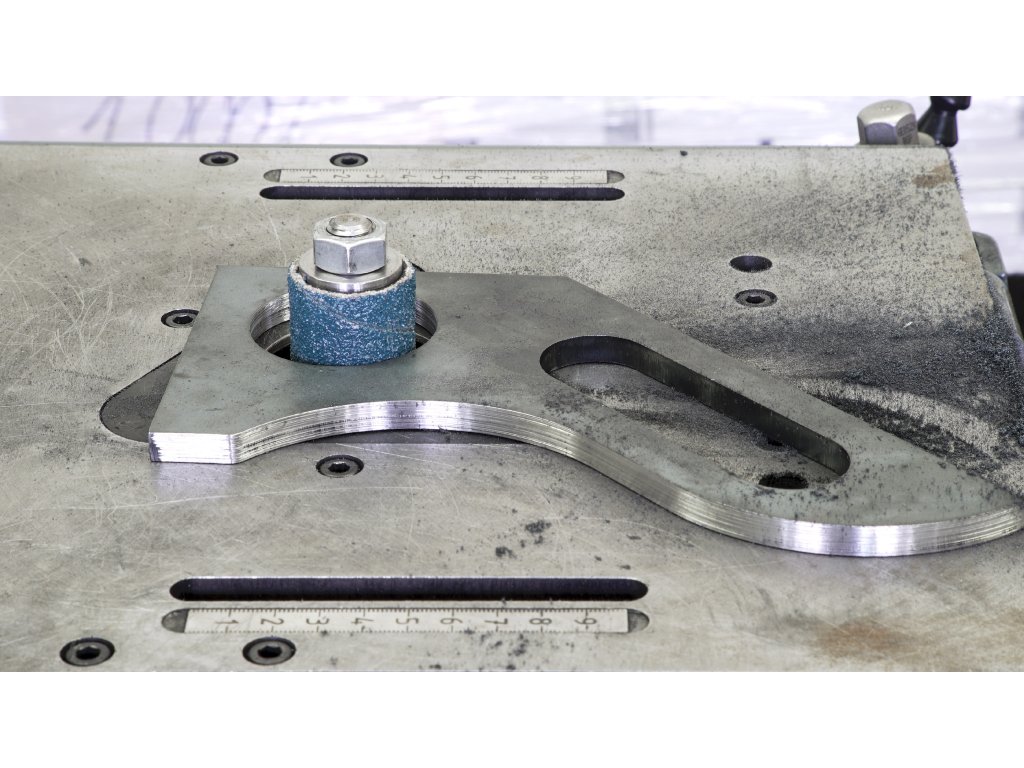

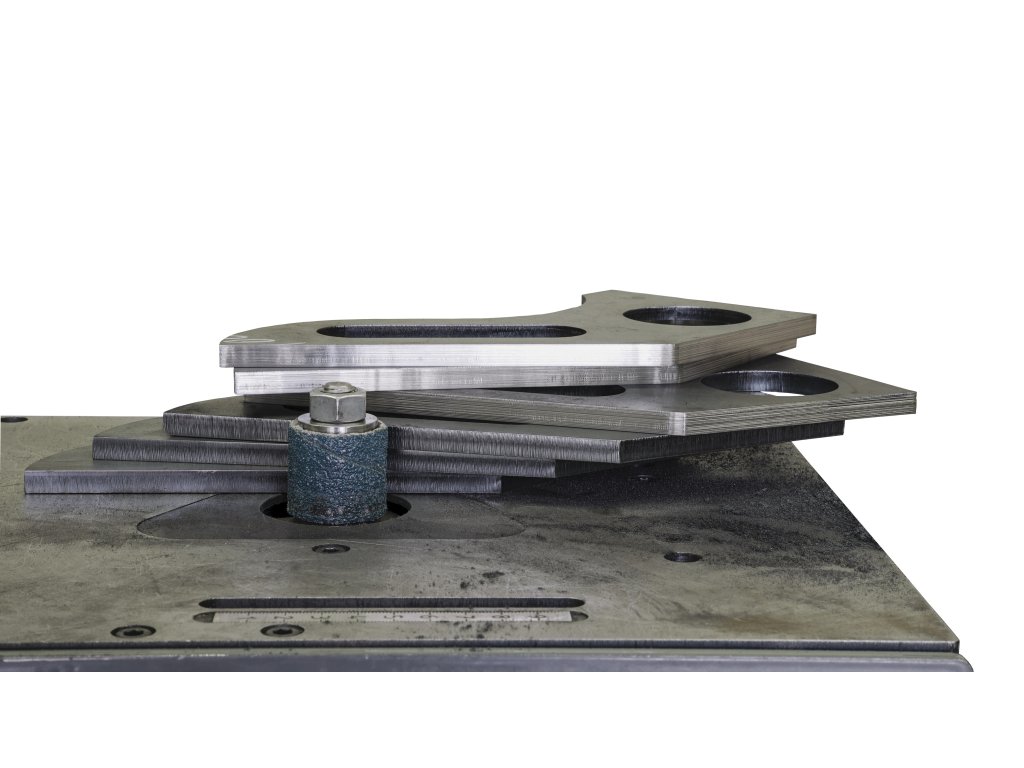

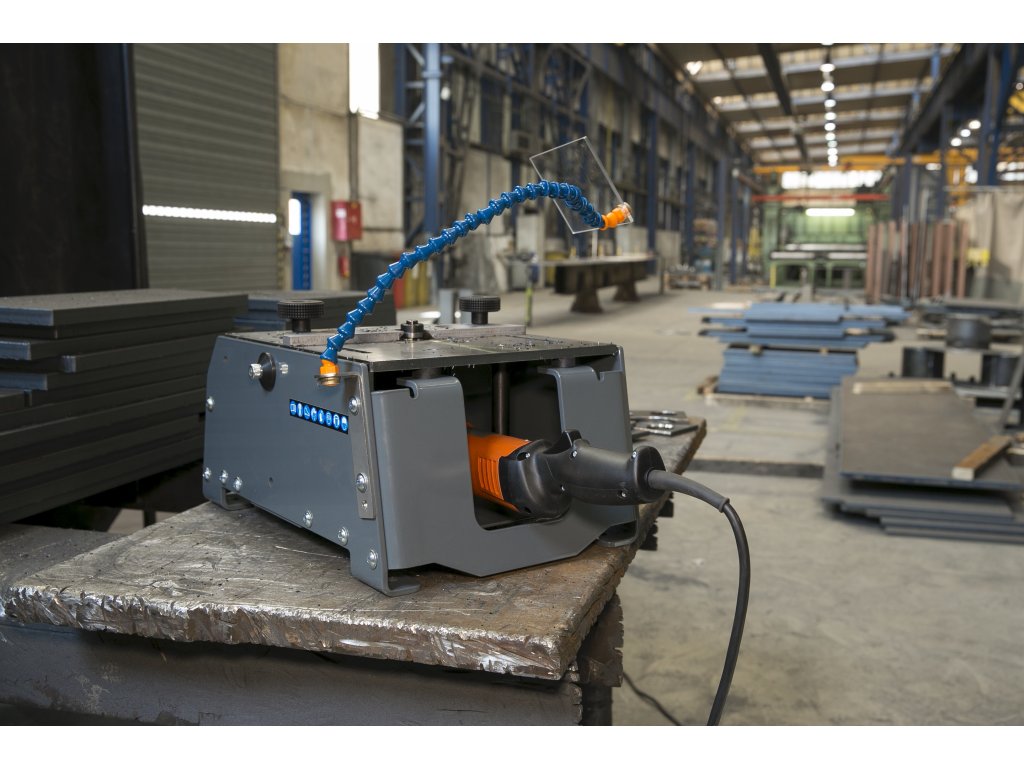

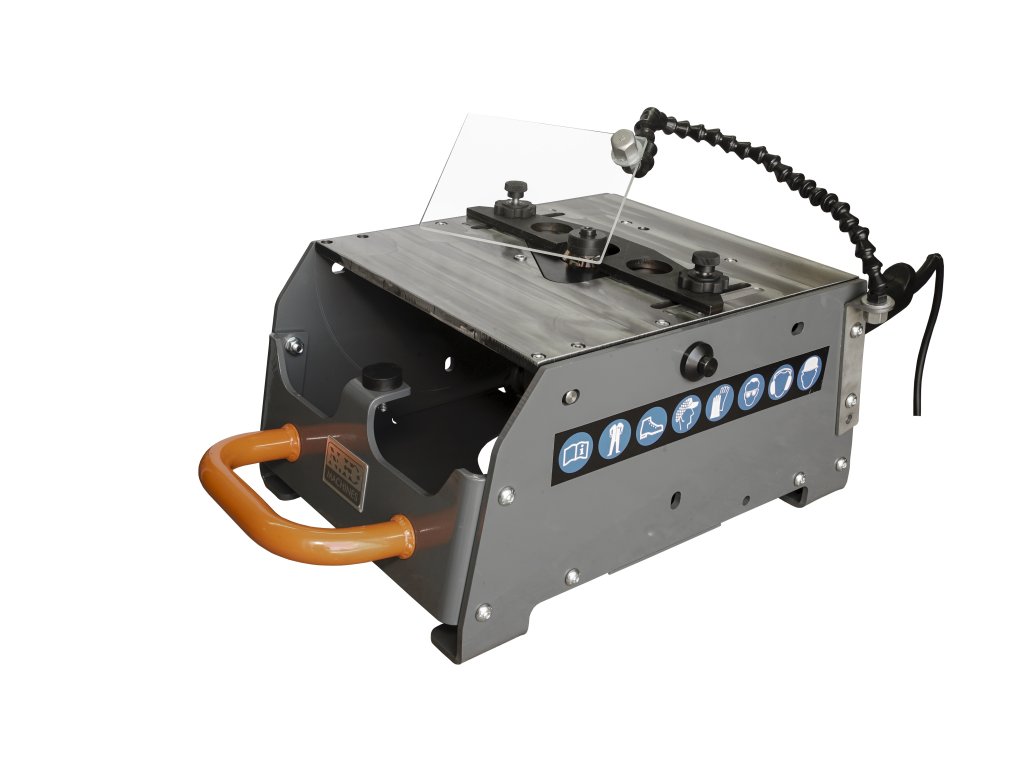

Dokovací stanice B-Dock umožňuje stacionární, stolní použití ruční úkosovačky B10 ELECTRA (obj. č. 25300) a B15 ELECTRA (obj. č. 25250). Ideální pro obrobení malých obrobků, které by bylo komplikované nebo nemožné upnout a obrobit standardním způsobem. Systém si zároveň zachovává výhody ručního stroje B10 ELECTRA nebo B15 ELECTRA. Je tedy možné úkosovat tvarové, ale i rovné obrobky, stejně tak jako otvory v obrobcích. S rádiusovou frézovací hlavou je systém připraven zaoblovat hrany. Speciální vodící pravítko a polohovací mechanismus, umožňuje zajištění pracovního stolu ve vertikální pozici pro pohodlené úkosování trubek.

Dokovací stanici B-DOCK je možné zakoupit v setu B-DOCK + B10 ELECTRA (obj.č. 25302) nebo B-DOCK + B15 ELECTRA (obj.č. 25252)

Zakoupením setu získáváte univerzální úkosovací zařízení. Stroj B10 ELECTRA nebo B15 ELECTRA je možné použít nezávisle na B-DOCKu jako ruční úkosovací stroj nebo v systému B-DOCK jak je uvedeno výše.

• Překlápěcí stůl pro snadnou montáž stroje B10 ELECTRA / B15 ELECTRA

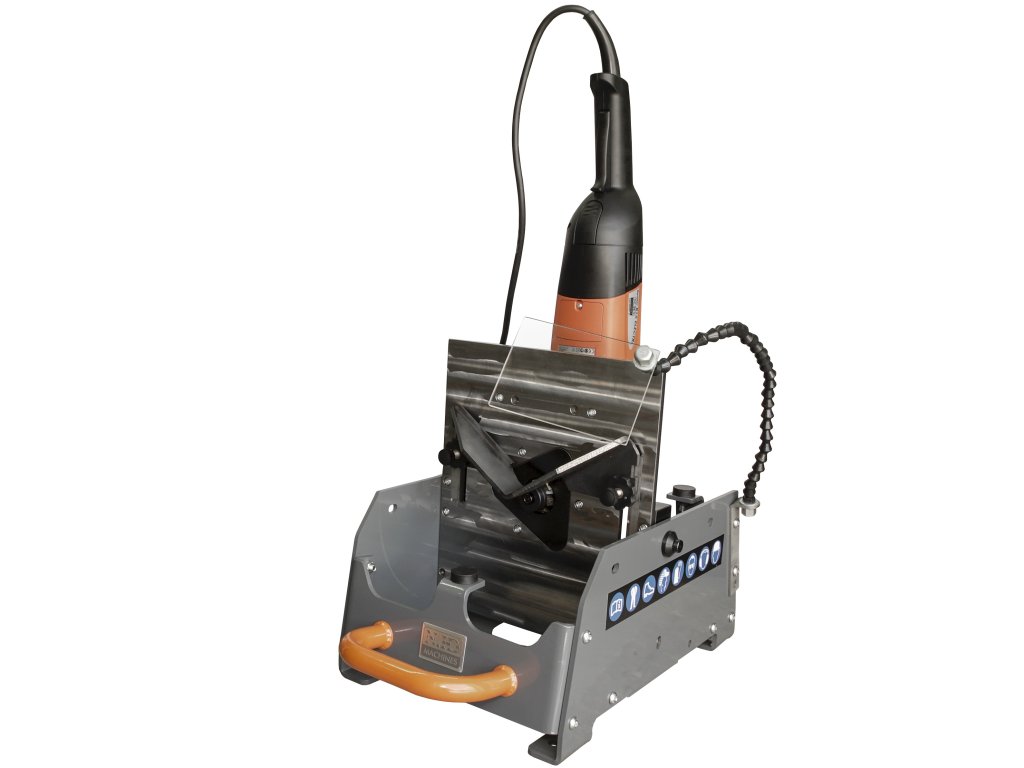

• Vertikální pozice stolu pro snadné úkosování trubek

• Sada vodících pravítek dle typu a tvaru obrobku v základní ceně systému

• Polohovatelný ochranný plexi štít zvyšuje bezpečnost práce

• Robusní konstrukce zaručuje přesnost obrobení a odolnost proti poškození

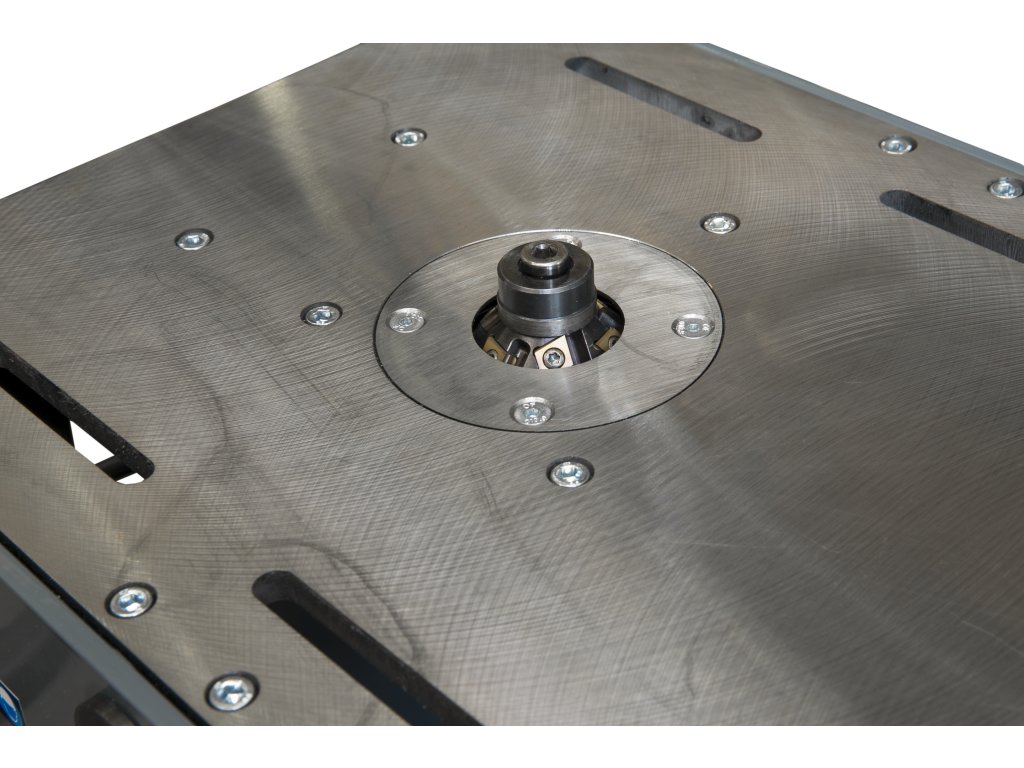

• Otěruvzdorná pracovní deska z materiálu Hardox

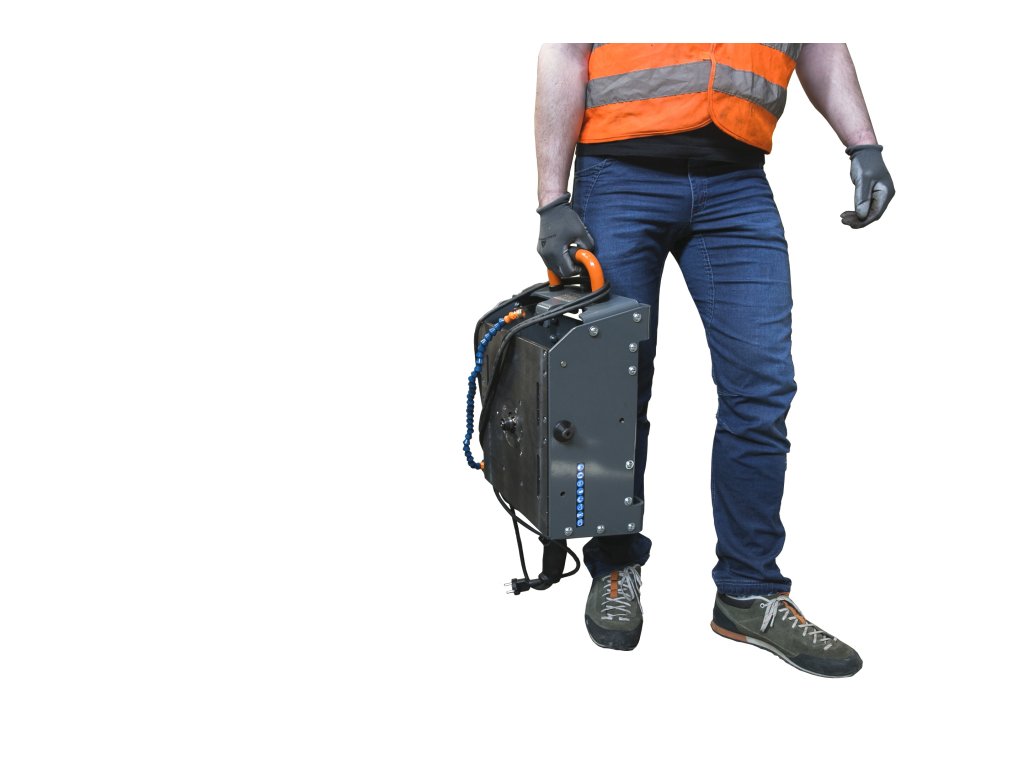

• Nízká hmotnost celého systému zjednodušuje jeho transport mezi pracovišti

• Univerzální použití pro stroje B10 ELETRA a B15 ELECTRA

Technická data:

• Úhel úkosu: detail produktu B10 ELECTRA / B15 ELECTRA

• Šířka úkosu: 0 až 5 mm

• Motor: detail produktu B10 ELECTRA / B15 ELECTRA

• Otáčky: detail produktu B10 ELECTRA / B15 ELECTRA

• Posuv: ruční

• Hmotnost: 28 kg

• Rozměry: 443 x 368 x 220 mm

________________________________________________________________________________________

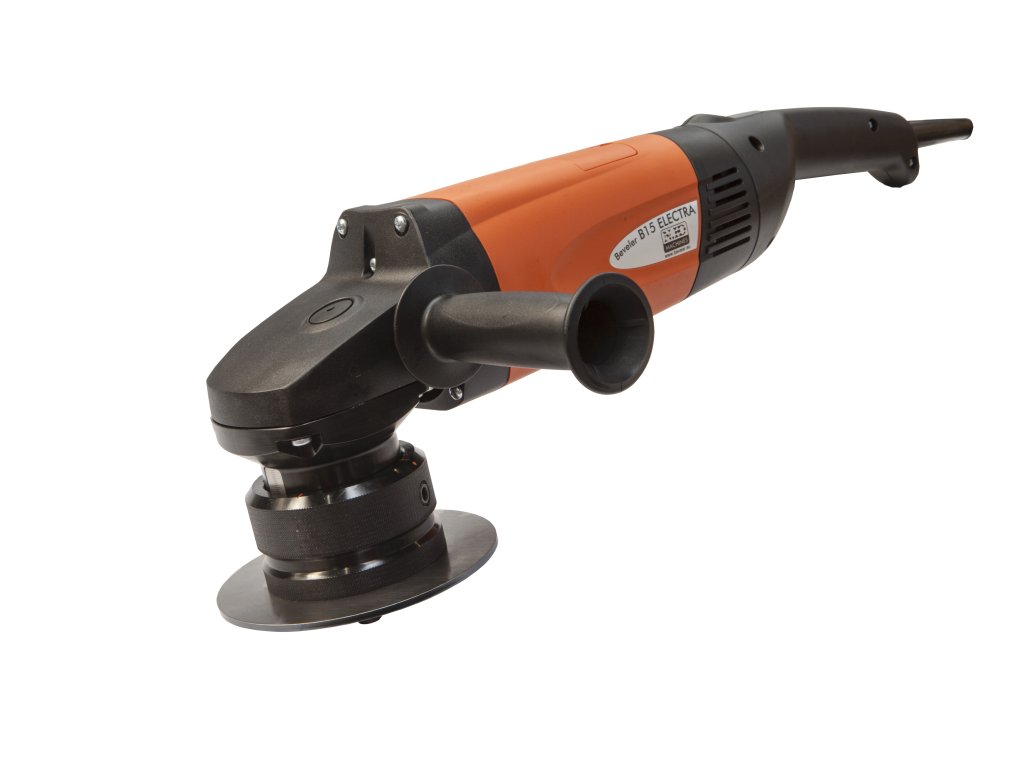

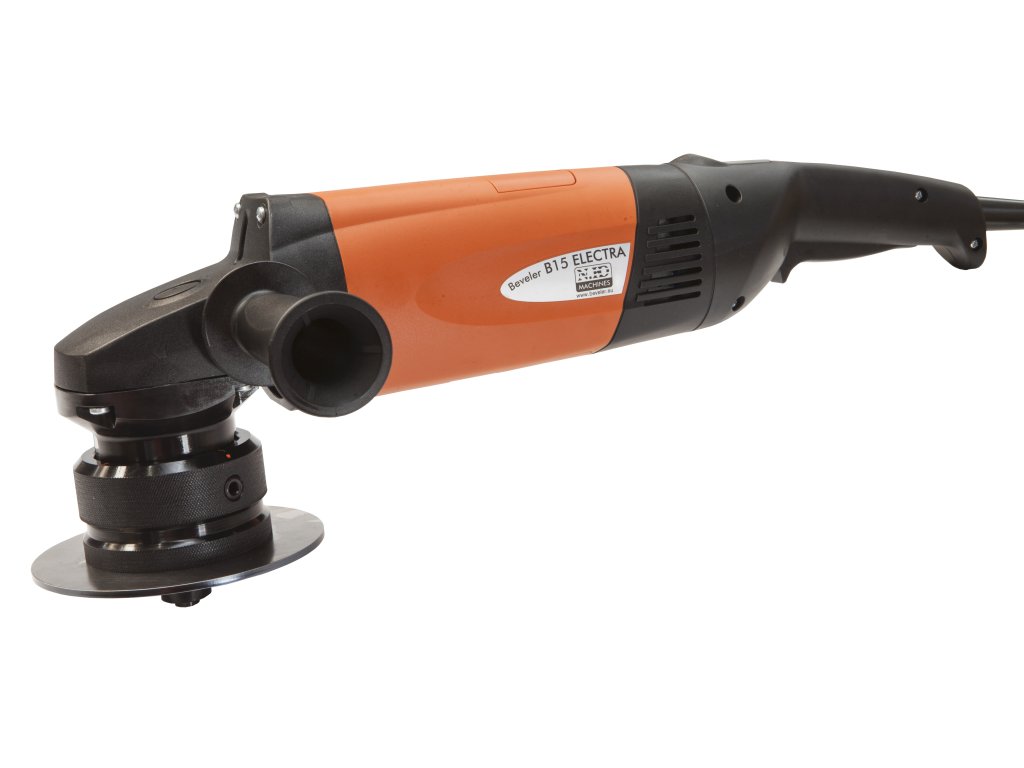

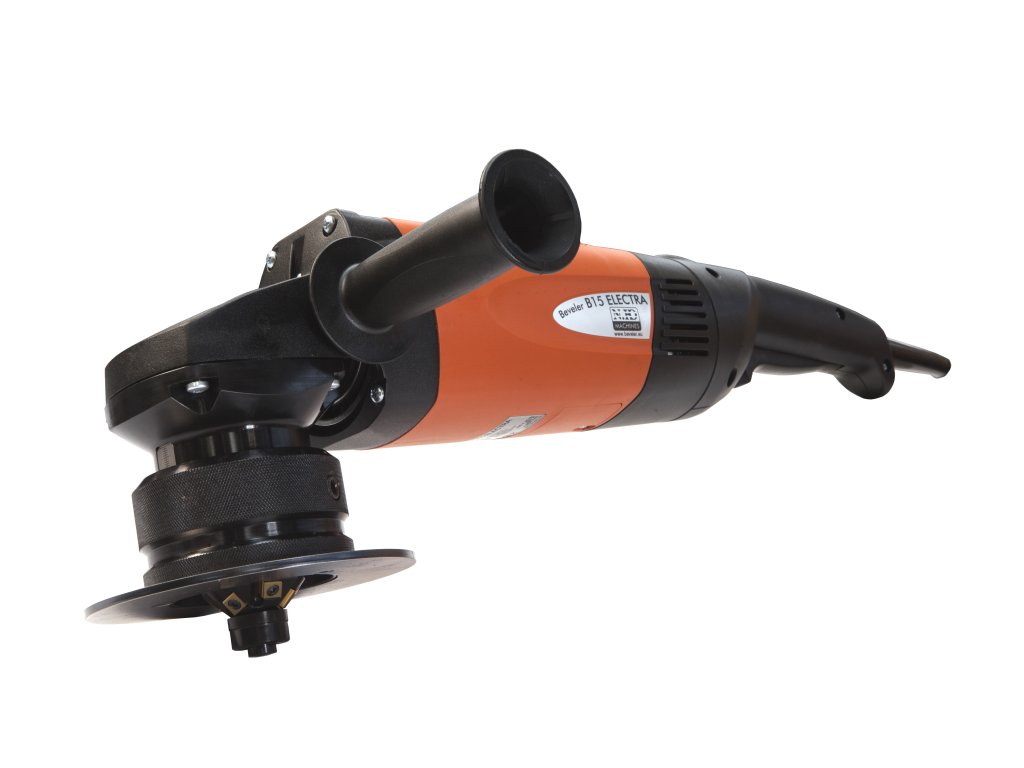

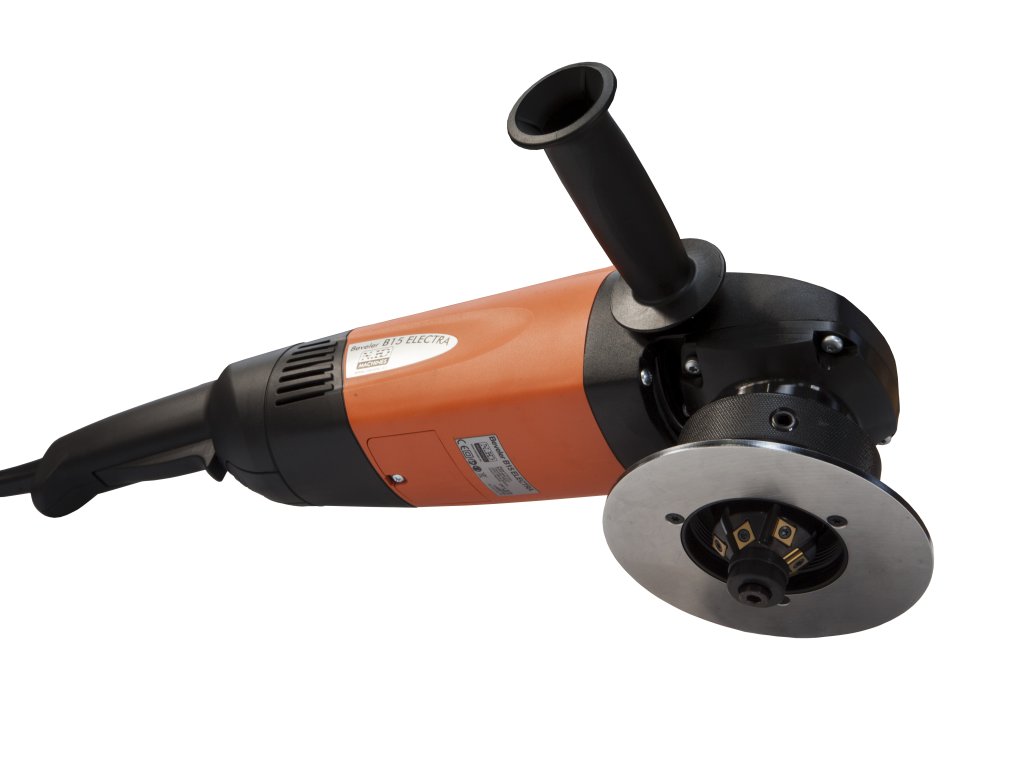

Úkosovací systém B15 ELECTRA

- Maximální šířka úkosu 15 mm

- Funkce zaoblení hran

VÝROBA V ČR.

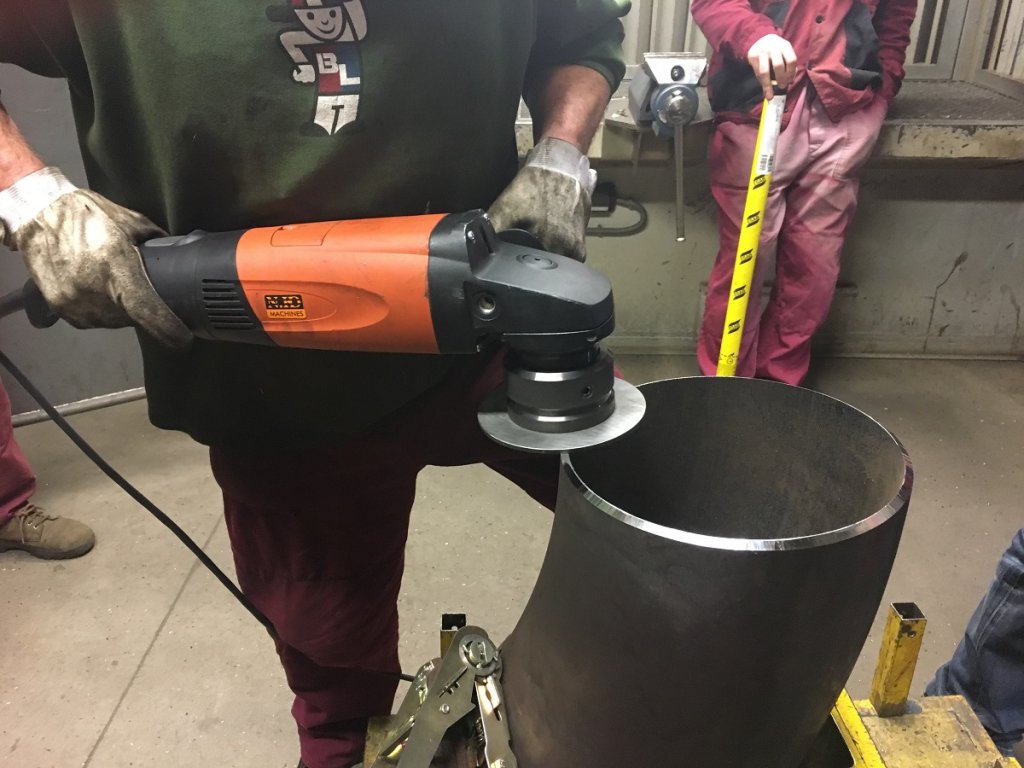

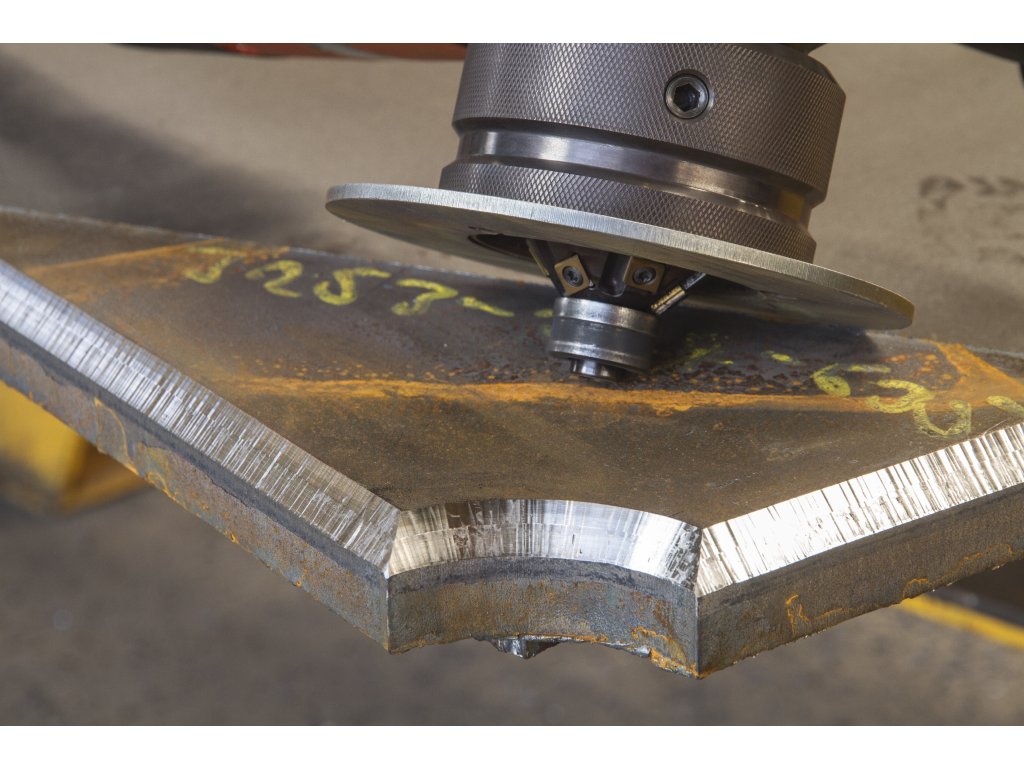

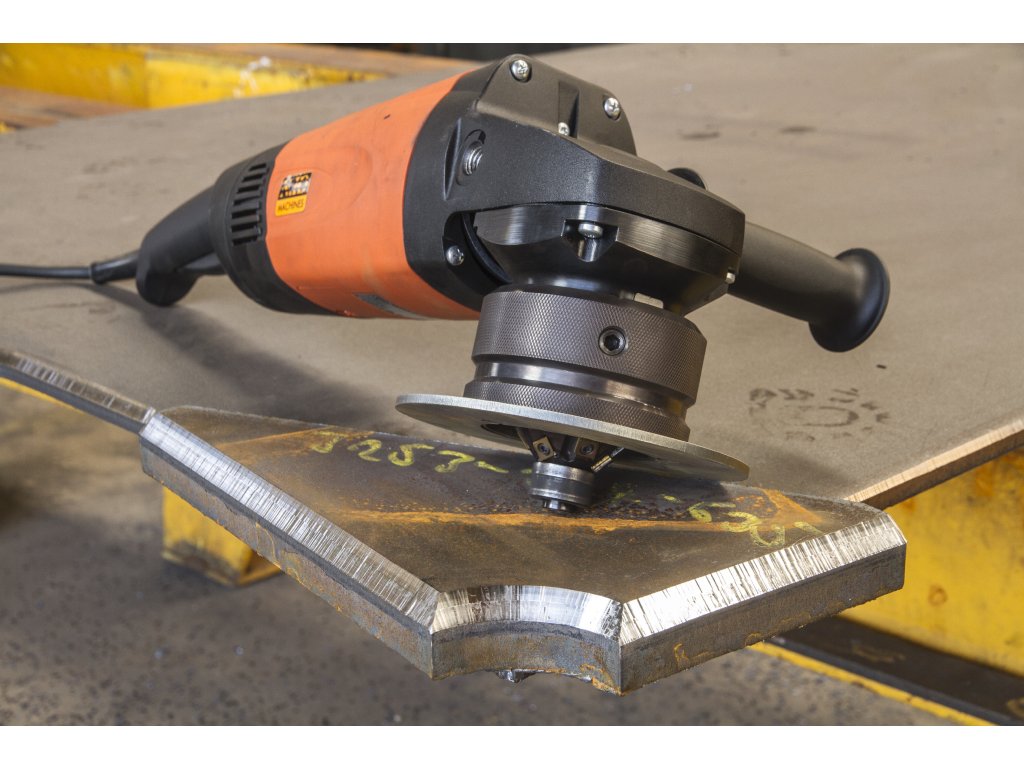

Určeno pro úkosování aodjehlování dílců, vnitřních a vnějších rádiusů a děr. Speciálně vyvinuto provýrobu pohledových úkosů a přípravu pro svařování. Silný elektrický pohon pro extrémní zatížení.

• Stupnice pro přesné nastavení velikostí úkosu.

• Pro úkosování a odjehlování oceli, hliníku a dalších materiálů.

• Výměnná hlava pro změnu úhlu úkosu.

• Ruční výkonné zařízení.

• Otočná ergonomická rukojeť.

• Funkce zaoblení hran, příprava před povrchovou úpravou.

Technická data:

• Úhel úkosu: výměnná hlava 30°, 37,5°, 45°, 50°, 60°- další úhly na poptávku

• Zaoblení hran: R2,5 mm, R3,5 mm, R4 mm

• Šířka úkosu: 0 až 15 mm < 400 MPa - 0 až 8 mm > 400 MPa

• Motor: 2500 W / 230 V

• Otáčky: 6600 ot./min

• Hmotnost: 9,5 kg
