Stacionární děrovač AP 400

2 hodnocení

Cena na poptání
  • 1 z 6

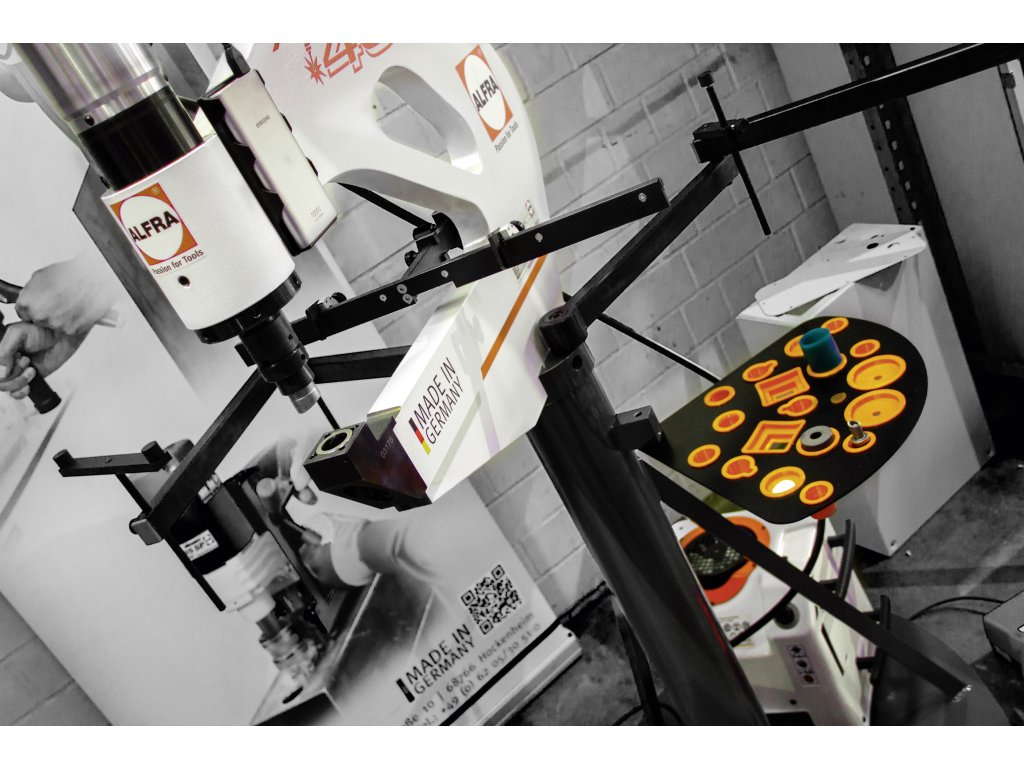

Děrování rozvaděčů bez předvrtávání Stacionární děrovač rozvaděčů Děrování rozvaděčů stacionární lis na rozvaděče Děrování tenkých plechů



Vyložení 400 mm - děrování bez předvrtávání

Dostupnost Na dotaz
Cena 323 977,50 Kč včetně DPH
267 750 Kč / ks

Parametry

Kód produktu 03195
Značka ALFRA
Webová stránka značky alfra.cz
Kategorie Stacionární děrovače Alfra Press
Záruka 2 roky


Popis

Stacionární děrovací jednotka ALFRA PRESS 400
Vyložení 400 mm
Děrování bez předvrtávání

Hydraulický lis ALFRA AP 400 umožňuje rychlé a snadné děrování kruhových, čtvercových a obdélníkových otvorů včetně speciálních tvarů bez předvrtání.
Na lisu je možné děrovat dveře rozvaděčů, dále pak je možné děrovat vodící lišty a kanály.
Výhodou je možnost děrování již hotových povrchově upravených rozvaděčových dveří z měkké uhlíkové oceli nebo nerez oceli, dále některých výrobků z hliníku a umělých hmot.

  • Lis je možné namontovat na pracoviště určené pro děrování nebo na robustní ocelový otočný podstavec
  • Stroj je vybaven rychloupínákem razníků a matric
  • K usnadnění práce přispívá rychlé nastavení středu děrovaného otvoru do osy nástroje pomocí posuvů v osách X a Y včetně dorazů a rychloupínacích svěrek pro upnutí materiálu
  • Osa nástroje je určena odpruženým středícím hrotem, nebo laserovým paprskem (laser pointer) procházejícím středem razníku
  • Využití laseru značně zvyšuje produktivitu
  • Provozní spolehlivost, nenáročnost na údržbu

Technické parametry:
  • Vyložení s dorazem:                  400 mm
  • Vyložení bez dorazu:                 430 mm
  • Děrovací síla:                             F = 46kN při 600 barech
  • Zdvih válce (mezi nástroji):        50 mm (30 mm)
  • Napětí:                                       230 V
  • Hmotnost:                                  220 kg
  • Hydraulická spojka                    R 1/4“
  • Vyžadovaný pracovní prostor:   1200 x 800 mm

děrovací kapacita:
  • kruhový otvor:           Ø 3,2 – 40,5 mm
  • čtvercový otvor:        max. 28 x 28 mm
  • obdélníkový otvor:    max. 22 x 30 mm
  • speciální rozměry:    max. diagonála 40 mm

Tloušťka děrovaného materiálu:
  • ocelové plechy (S235):                           do 2,5 mm
  • nerez ocelové plechy F = 600 N/mm²:    do 2,0 mm
  • hliník F = 22 N/mm²:                               do 4,0 mm
  • děrovatelné umělé hmoty:                      do 4,0 mm

V základní ceně je obsaženo:
  • Stacionární děrovací stroj AP 400 s hydraulickým válcem, rychlospojkou a podstavcem
  • Kombinovaný hloubkový a délkový doraz se dvěma stavitelnými stopery v každé ose (pohyblivý v X ose)
  • Podpěrná ramena materiálu se dvěma gumovými ochranami
  • Laserpointer, kompletní s balíčkem umožňujícím připojení na 230V/50Hz

K ceně bude připočítána dřevěná bedna pro bezpečnou dopravu stroje z Německa - 10.700 Kč bez DPH / 428 EUR bez DPH

Doporučený hydraulický pohon:
  • Obj. č. 03854 - Elektrohydraulická pumpa AHP-S
  • Obj. č. 03866 - nožní ovládání se dvěma pedály start - stop

Další příslušenství:
  • Obj. č. 03171 - Držák razníku se stahovákem a centrovací špičkou pro razník Ø 3,2 -30,5 mm s upínáním na červík
  • Obj. č. 03172 - Držák razníku se stahovákem a centrovací špičkou pro razník Ø 32,5 – 40,5 mm se závitem
  • Obj. č. 03174 - Držák matrice TYP I pro kulaté matrice  Ø 3,2 - 22,5 mm pro děrování na hraně a v rozích
  • Obj. č. 03175 - Držák matrice TYP II pro kulaté matrice  Ø 3,2 - 30,5 mm, čtvercové, obdélníkové nebo speciální max. 21x21 mm (max diagonála 30,5 mm)
  • Obj. č. 03176 - Držák matrice TYP IV pro kulaté matrice  Ø 30,6 - 40,5 mm, čtvercové, obdélníkové nebo speciální max. 28x28 mm (max diagonála 40 mm)

Hmotnost 320 kg

Videoukázka
