B10 ELECTRA + B-DOCK SET- Úkosovací systém - Vyrobeno v ČR!
Popis
Úkosovací systém B10 ELECTRA + B-DOCK set

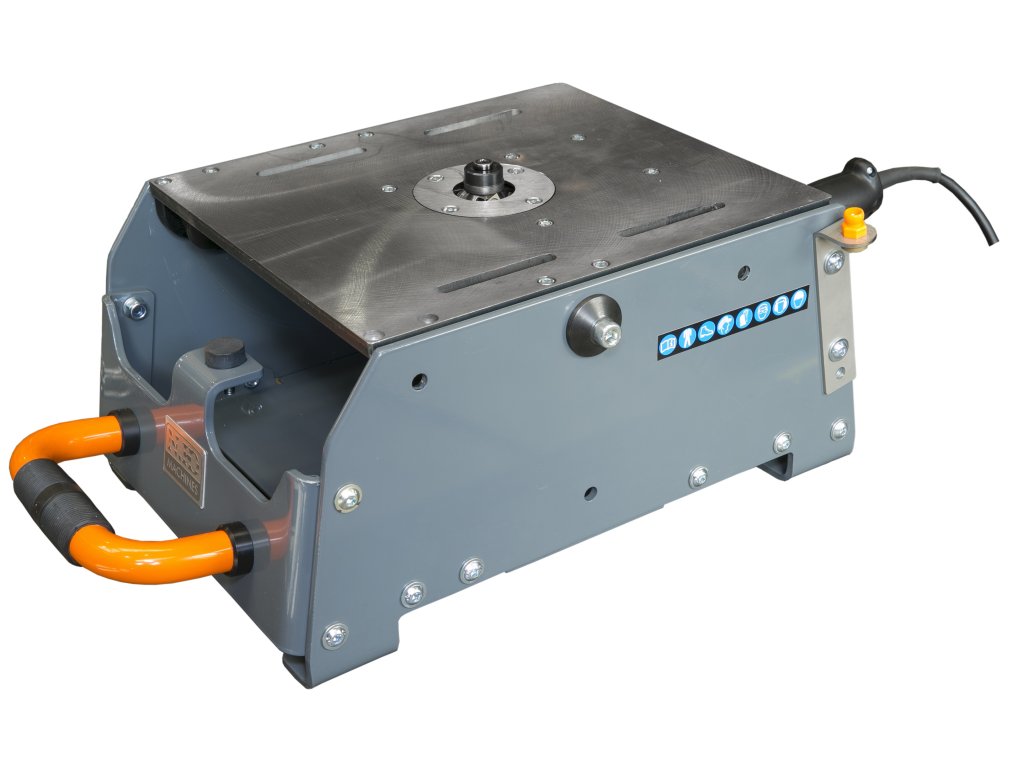

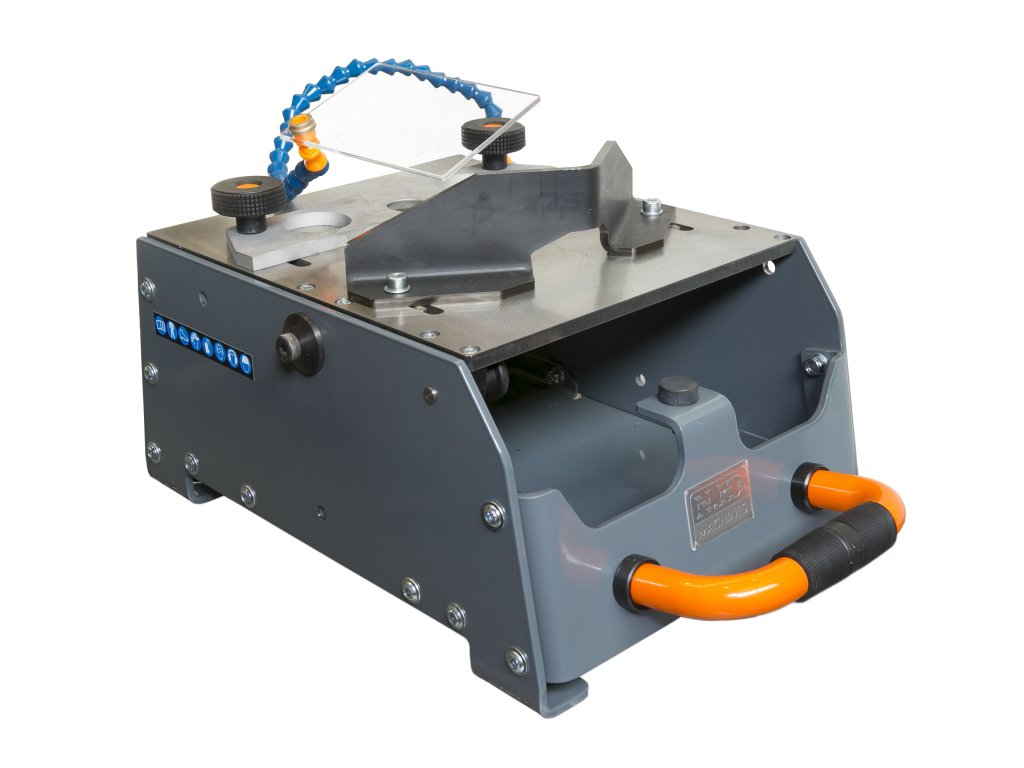

Dokovací stanice B-DOCK
VÝROBA V ČR.

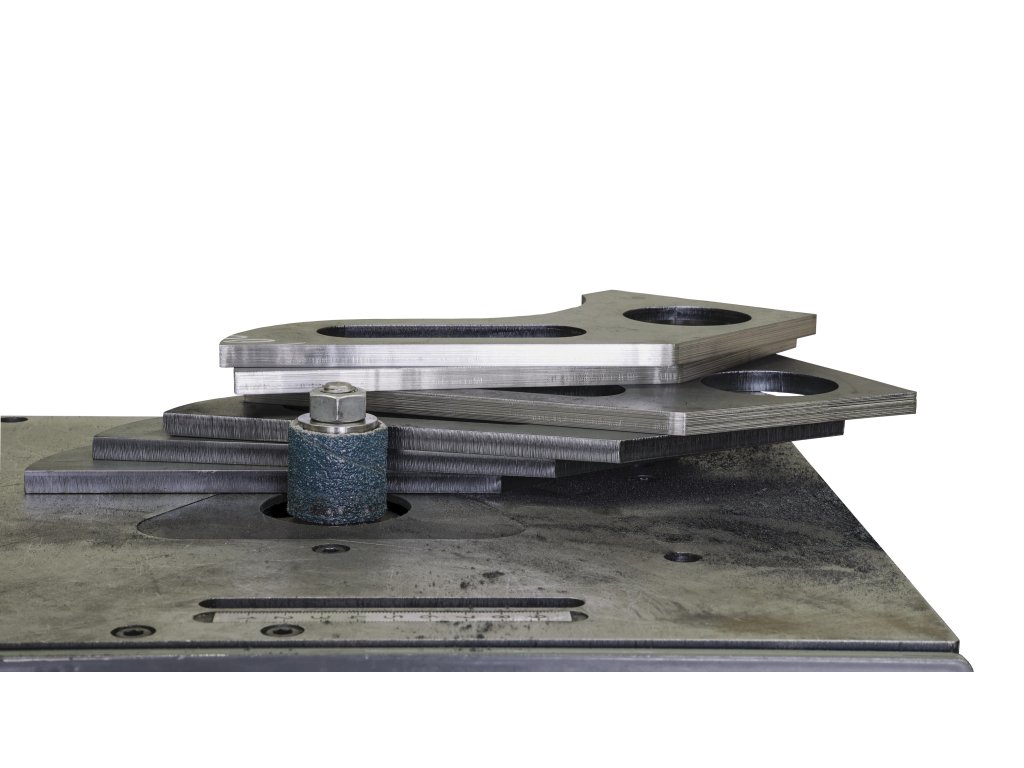

Dokovací stanice B-Dock umožňuje stacionární, stolní použití ruční úkosovačky B10 ELECTRA (obj. č. 25300) a B15 ELECTRA (obj. č. 25250). Ideální pro obrobení malých obrobků, které by bylo komplikované nebo nemožné upnout a obrobit standardním způsobem. Systém si zároveň zachovává výhody ručního stroje B10 ELECTRA nebo B15 ELECTRA. Je tedy možné úkosovat tvarové, ale i rovné obrobky, stejně tak jako otvory v obrobcích. S rádiusovou frézovací hlavou je systém připraven zaoblovat hrany. Speciální vodící pravítko a polohovací mechanismus, umožňuje zajištění pracovního stolu ve vertikální pozici pro pohodlené úkosování trubek.
Dokovací stanici B-DOCK je možné zakoupit v setu B-DOCK + B10 ELECTRA (obj.č. 25302) nebo B-DOCK + B15 ELECTRA (obj.č. 25252)
Zakoupením setu získáváte univerzální úkosovací zařízení. Stroj B10 ELECTRA nebo B15 ELECTRA je možné použít nezávisle na B-DOCKu jako ruční úkosovací stroj nebo v systému B-DOCK jak je uvedeno výše.
-
Překlápěcí stůl pro snadnou montáž stroje B10 ELECTRA / B15 ELECTRA
-

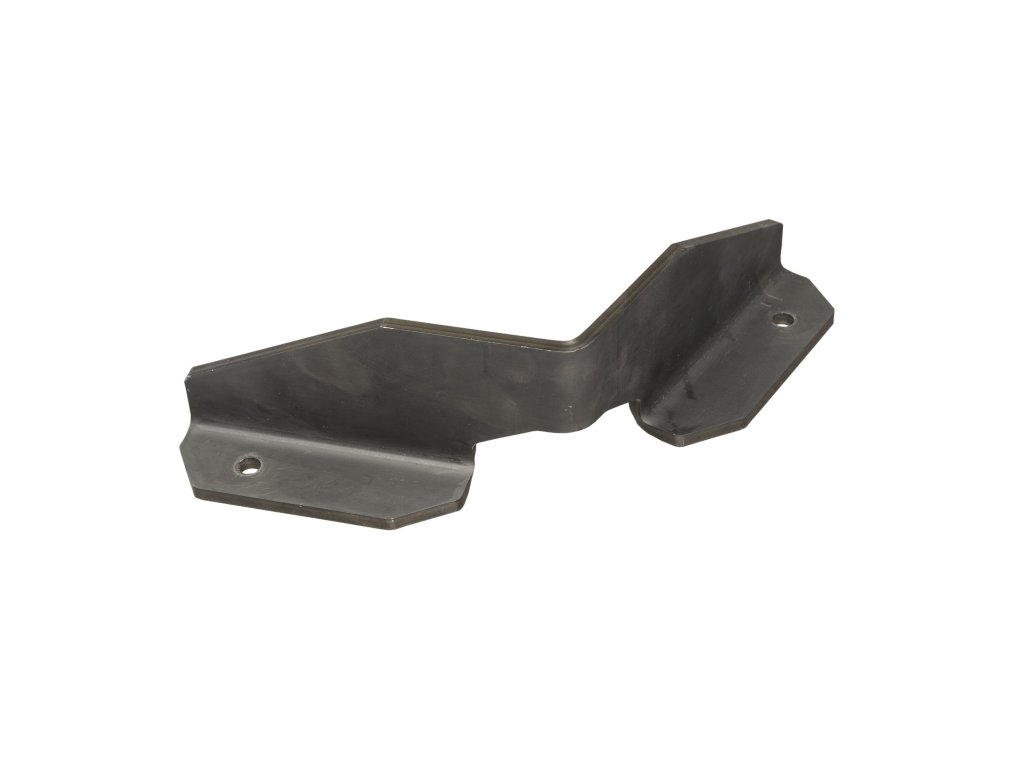

Vertikální pozice stolu pro snadné úkosování trubek
-
Sada vodících pravítek dle typu a tvaru obrobku v základní ceně systému
-

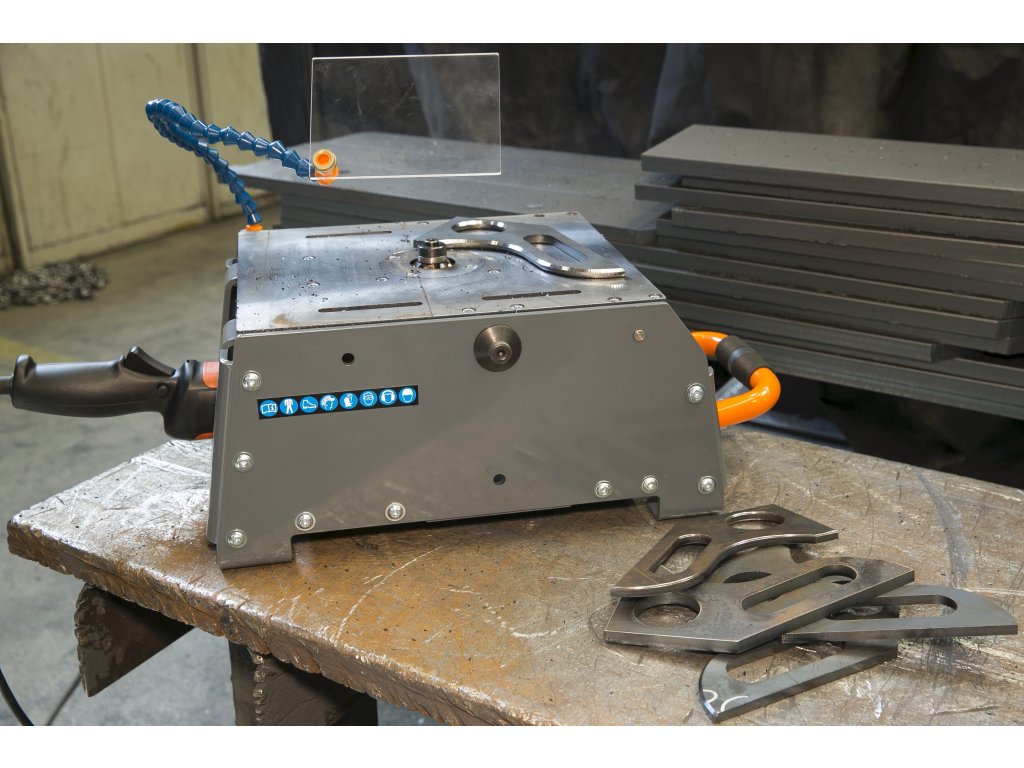

Polohovatelný ochranný plexi štít zvyšuje bezpečnost práce
-
Robusní konstrukce zaručuje přesnost obrobení a odolnost proti poškození
-

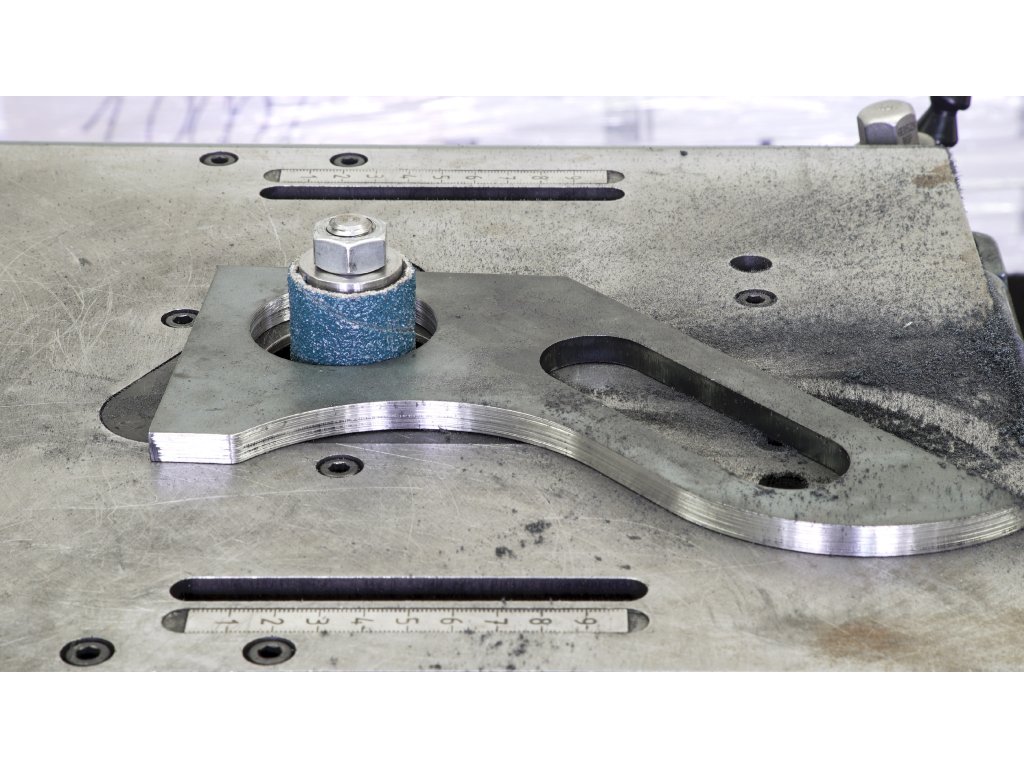

Otěruvzdorná pracovní deska z materiálu Hardox
-

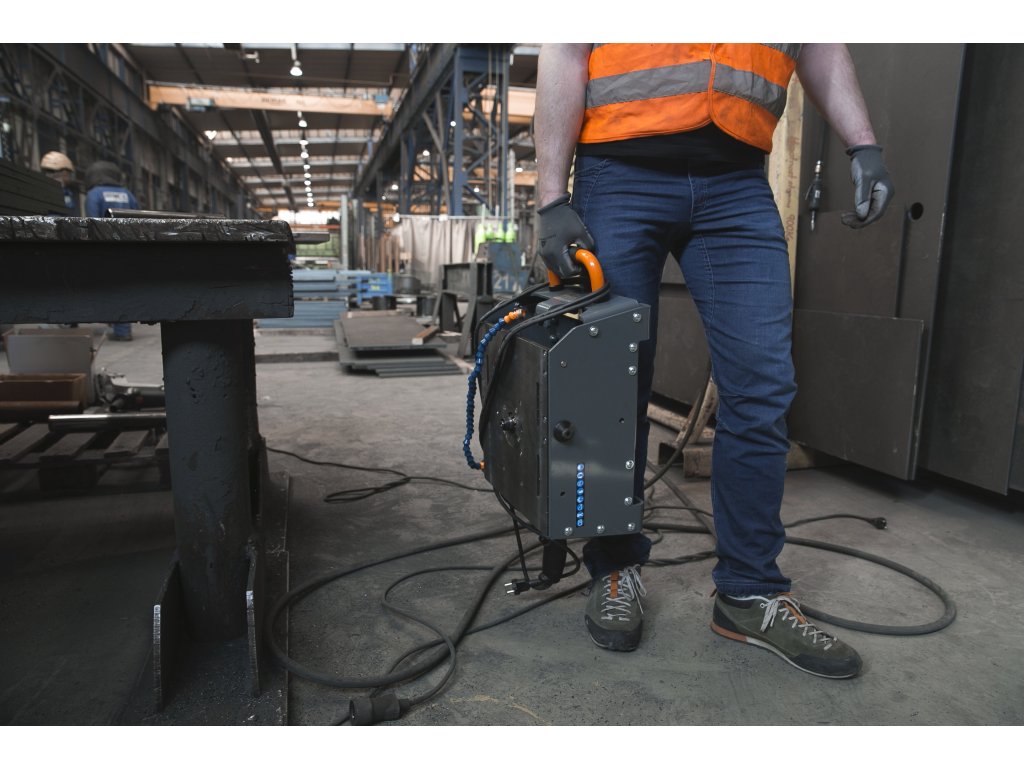

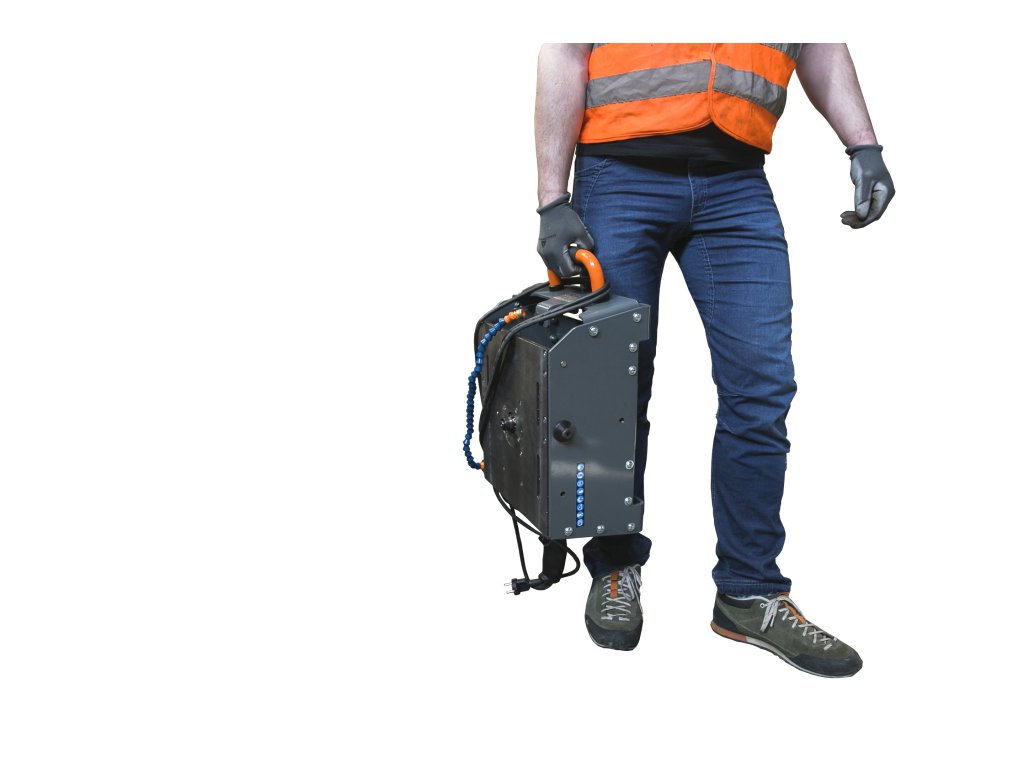

Nízká hmotnost celého systému zjednodušuje jeho transport mezi pracovišti
-
Univerzální použití pro stroje B10 ELETRA a B15 ELECTRA
Technická data:
-
Úhel úkosu: detail produktu B10 ELECTRA / B15 ELECTRA
-
Šířka úkosu: 0 až 5 mm
-
Motor: detail produktu B10 ELECTRA / B15 ELECTRA
-
Otáčky: detail produktu B10 ELECTRA / B15 ELECTRA
-
Posuv: ruční
-
Hmotnost: 28 kg
-
Rozměry: 443 x 368 x 220 mm
________________________________________________________________________________________

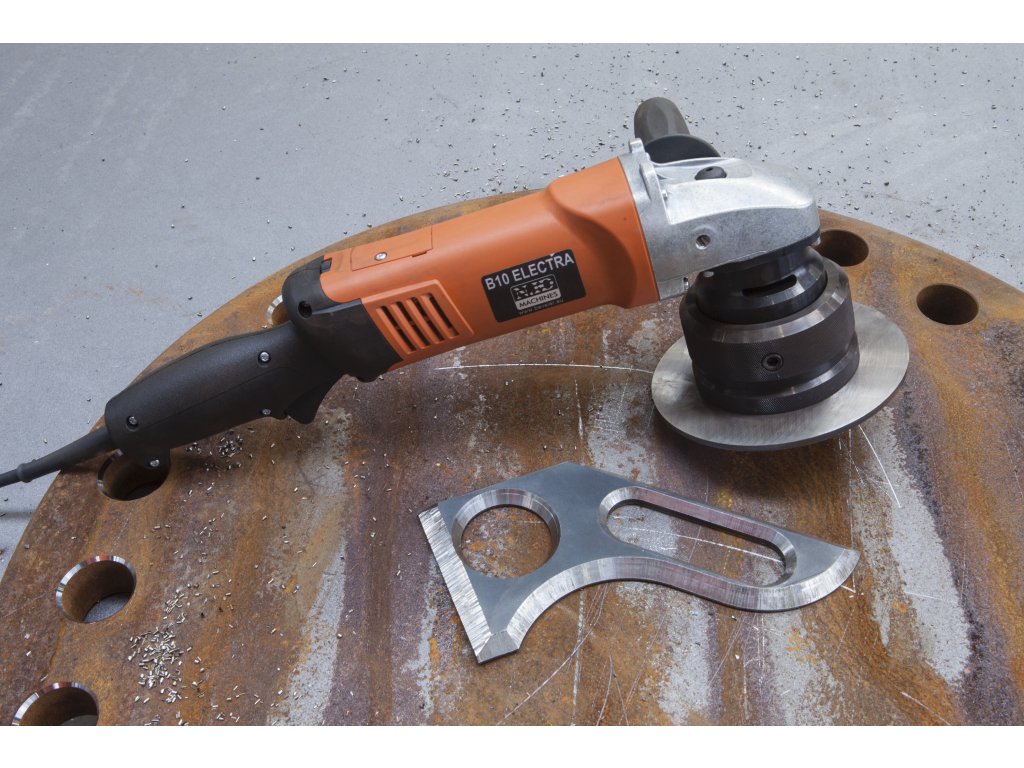

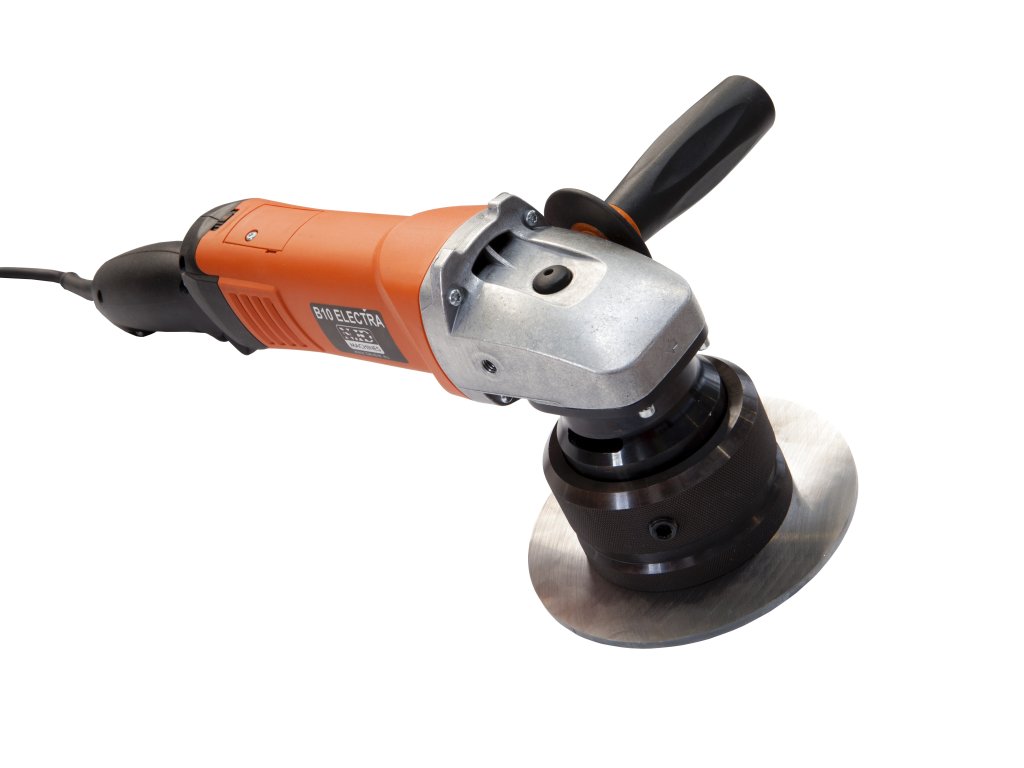

Úkosovací systém B10 ELECTRA
- Maximální šířka úkosu 10 mm
- Funkce zaoblení hran
VÝROBA V ČR.

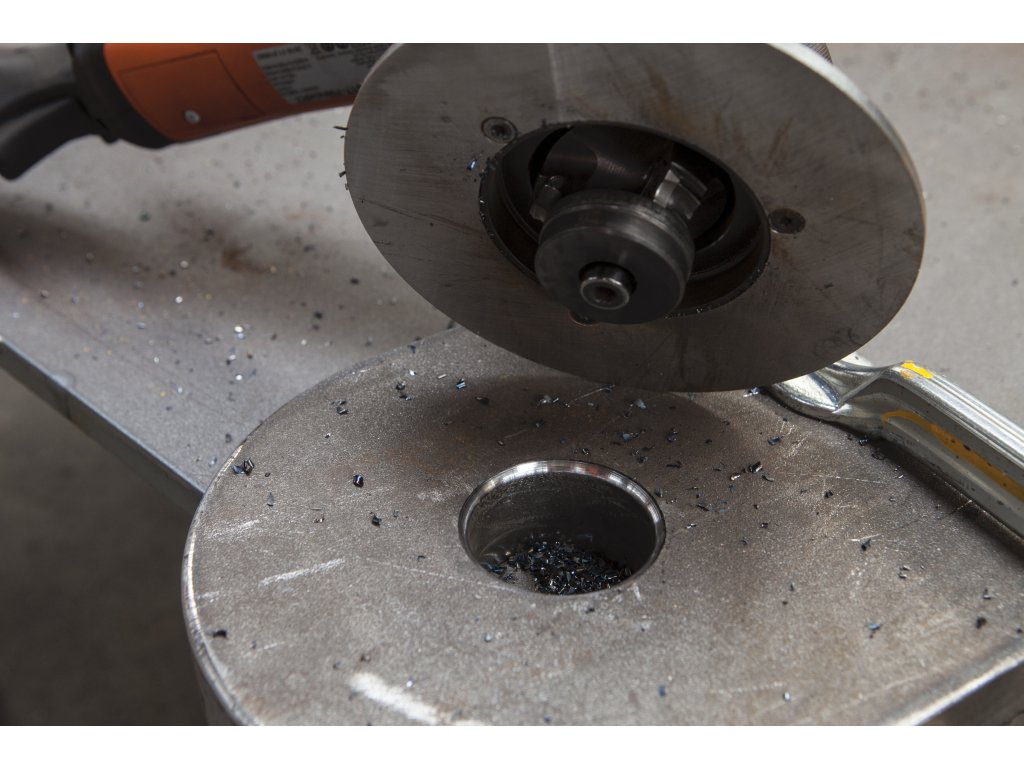

Určeno pro úkosování a odjehlování dílců, vnitřních a vnějších rádiusů a děr. Speciálně vyvinuto pro výrobu pohledových úkosů a přípravu pro svařování. Odolná a stabilní konstrukce stroje bez kompromisů. Díky speciální konstrukci frézovací hlavy ušetříte 1/2 osazení destiček při úběrech do 8 mm šířky úkosu.
-

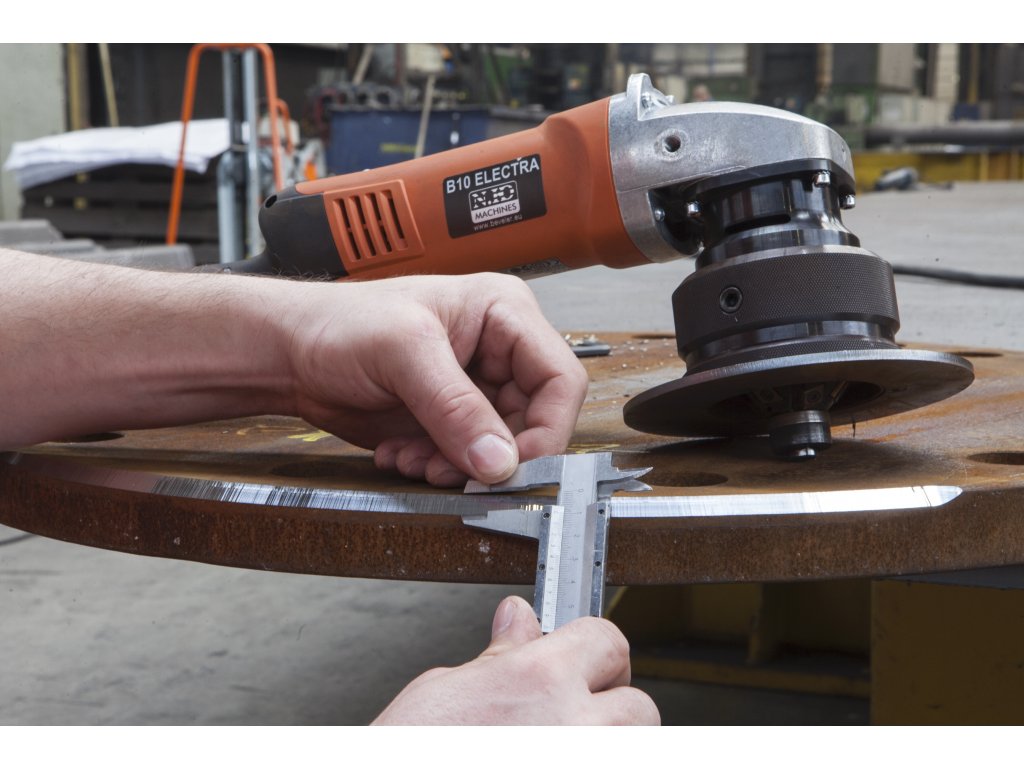

Stupnice pro přesné nastavení velikostí úkosu.
-
Pro úkosování a odjehlování oceli, hliníku a dalších materiálů.
-
Výměnná hlava pro změnu úhlu úkosu.
-
Ruční výkonné zařízení.
-
Elektronická regulace otáček.
-
Funkce zaoblení hran, příprava před povrchovou úpravou.
Technická data:
-
Úhel úkosu: výměnná hlava 0°, 30°, 37,5°, 45°,50°, 60°- další úhly na poptávku
-
Zaoblení hran: R2,5 mm, R3,5 mm, R4 mm
-
Šířka úkosu: 0 až 10mm < 400 MPa - 0 až 5mm > 400 MPa
-
Motor: 1700 W / 230 V
-
Otáčky: 2700 - 8 500 ot./ min
-
Ochrana proti přetížení: tepelná
-
Posuv: ruční
-
Hmotnost: 6 kg
Související produkty
-
Kód: 27223X
-
Kód: 25310
-
Kód: 25312
-
Kód: 27234
-
Kód: 33005
Podobné produkty
-
Kód: 25350
| Hmotnost | 38.419 kg |
| Max. šířka úkosu | 0 - 10 mm (<400 MPa) / 0 - 5 mm (>400MPa) |
| Max. šířka úkosu (B-DOCK) | 0 - 5 mm |
| Úhel úkosu (?) | 0°, 30°, 37,5°, 45°, 50°, 60° |
| Zaoblování (?) | R2,5 mm, R3,5 mm, R4 mm |
| Posuv | ruční |
| Motor | 1700 W / 230 V |
| Otáčky | 2.700 - 8.500 ot./ min |
| Hmotnost (B10 ELECTRA) | 6 kg |
| Hmotnost (B-DOCK) | 28 kg |
| Hmotnost včetně balení (B10 ELECTRA) | 7,359 kg |
| Hmotnost včetně balení (B-DOCK) | 38,419 kg |
