Ukosovací systém UZ30 EXPRESS
Popis

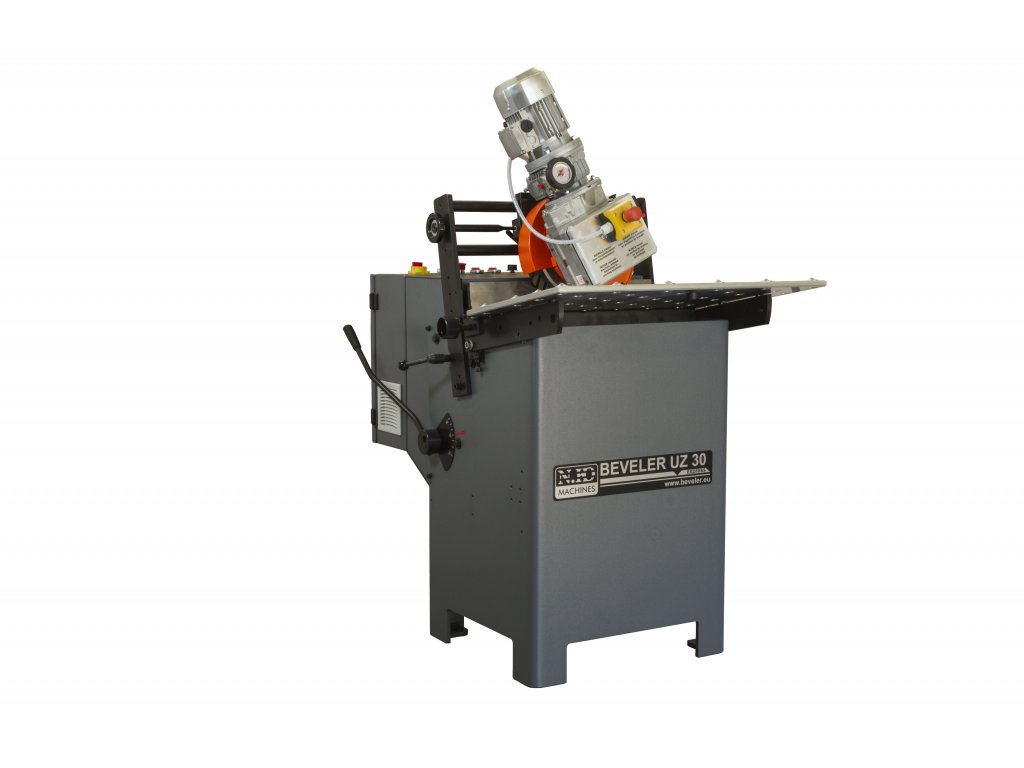

Úkosovací systém UZ30 EXPRESS
- Maximální šířka úkosu 30 mm
- Automatický posuv
VÝROBA V ČR.

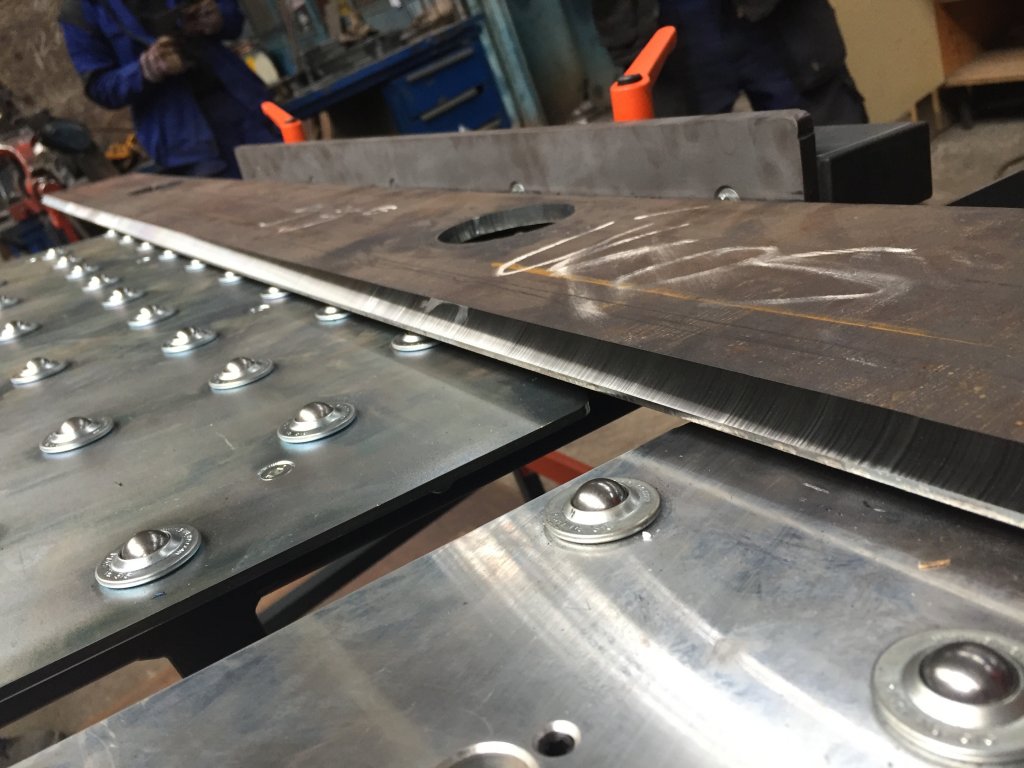

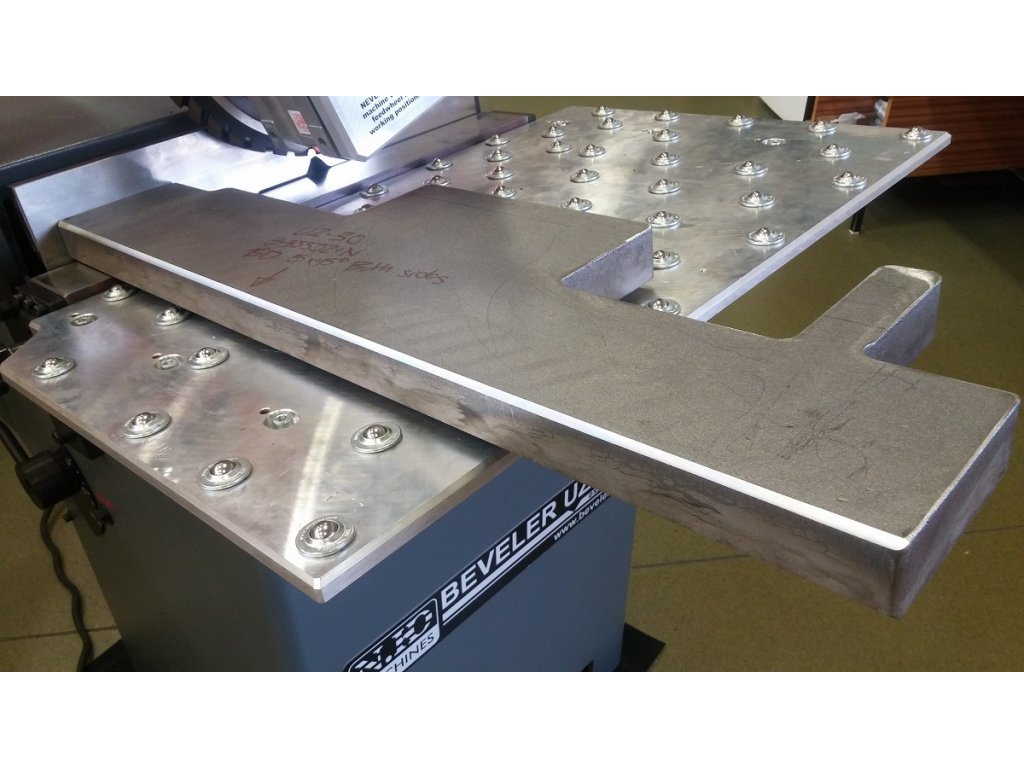

Stacionární UZ30 EXPRESS je jedním z mála opravdu nekompromisních řešení pro úkosování velkých sérií menších a malých obrobků, nebo dlouhých úzkých pásovin. UZ30 EXPRESS může být použit nejen pro úkosování, ale je rovněž vhodná i k pouhému odjehlení materiálu. Obě tyto operace zvládá s jistotou příznačnou pro daleko větší a dražší stroje. Díky unikátní geometrii nástroje je možné nastavit rychlost posuvu až 3,5m/min. V případě úkosování delších dílců je možné dovybavit stroj o vstupní a výstupní přídavný stůl a prodloužit tak pracovní plochu na úctyhodných 2 824mm.
-

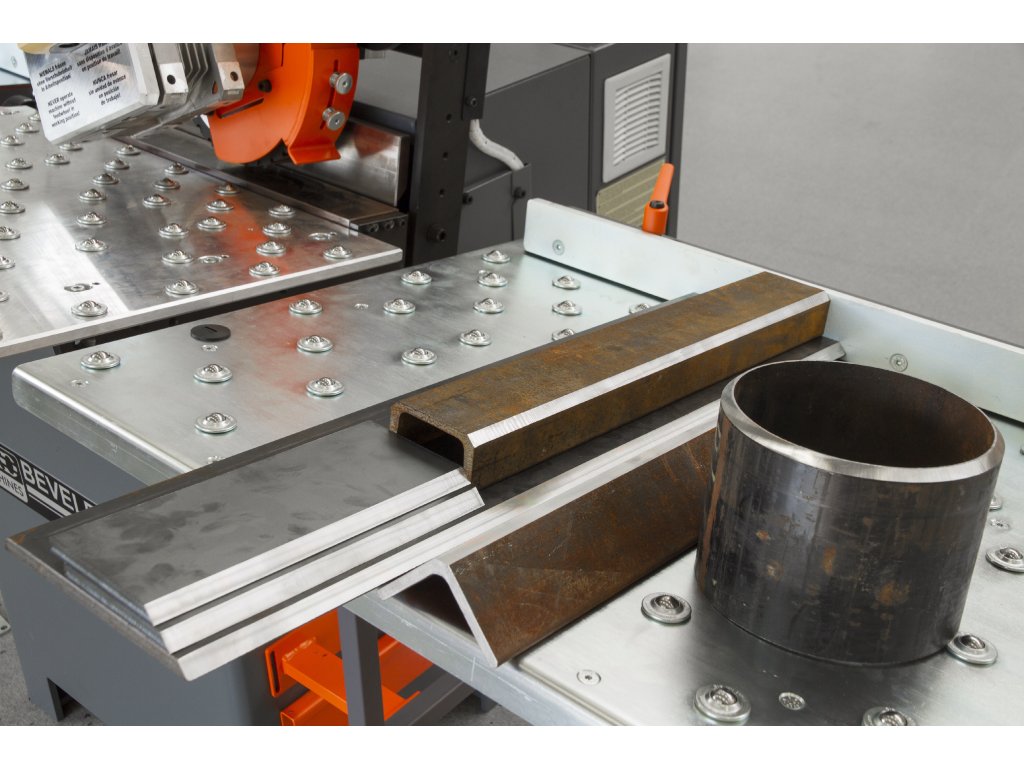

Stroj určený pro úkosování ocelových, Alu, Cu a dalších materiálů, ploché oceli, trubek, tvarové úkosování.
-

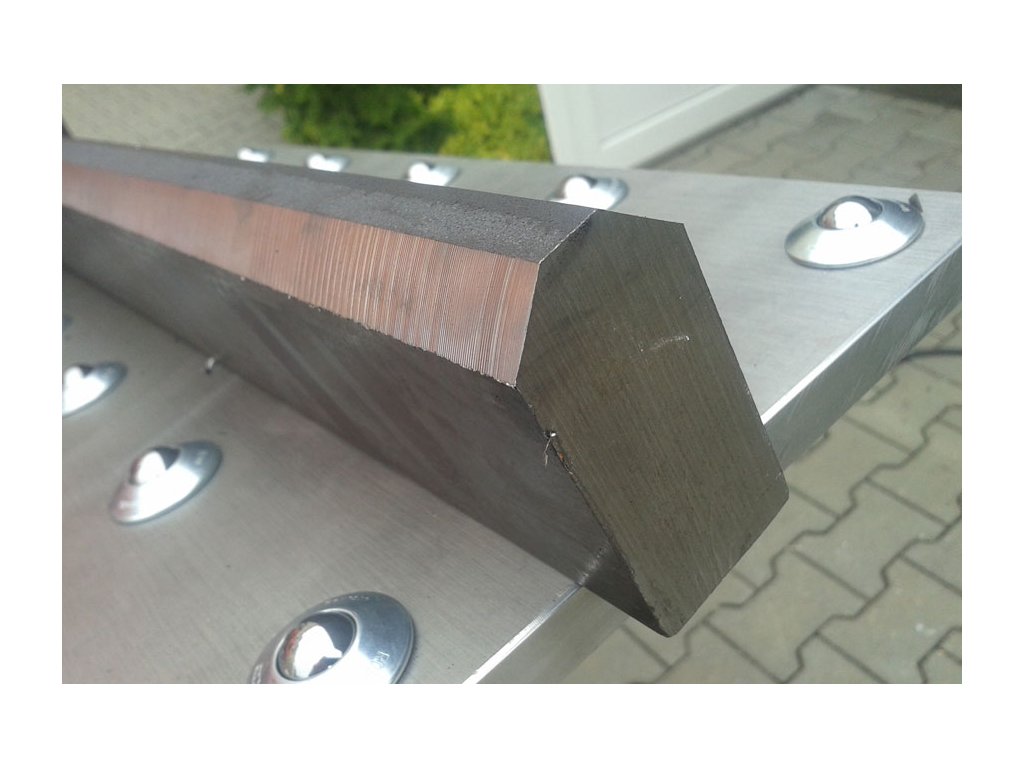

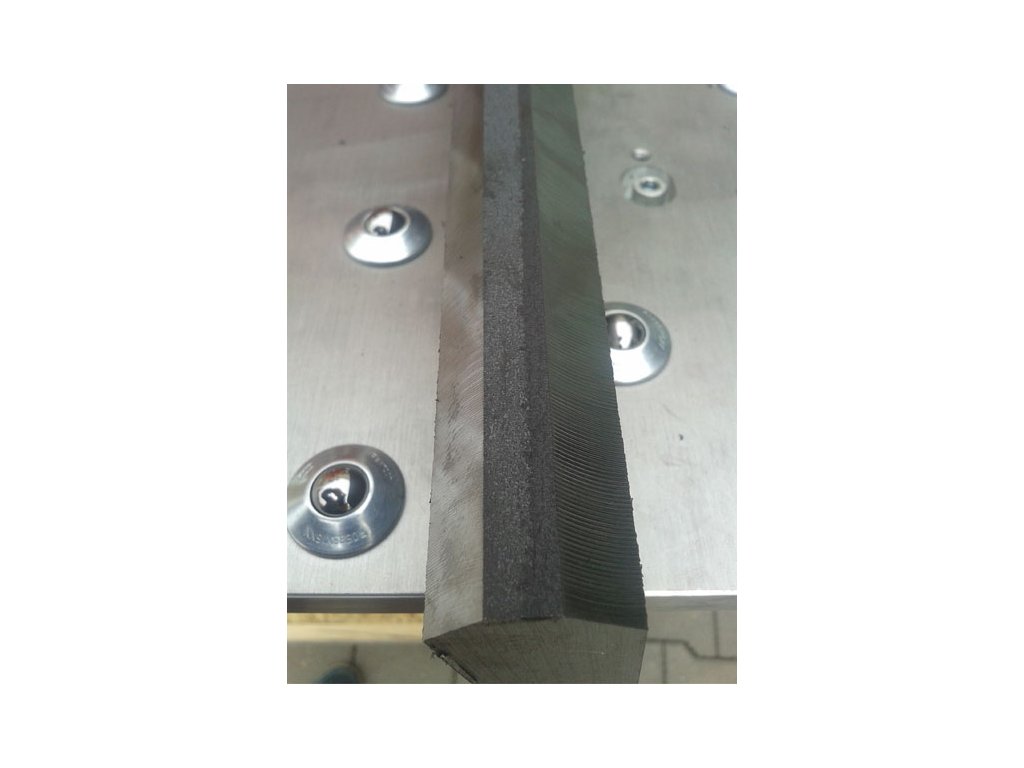

Úkosování frézováním - vysoká kvalita úkosu (zrcadlový lesk).
-
Regulace posuvu variátorem.
-
Regulace otáček frézy frekvenčním měničem.
-

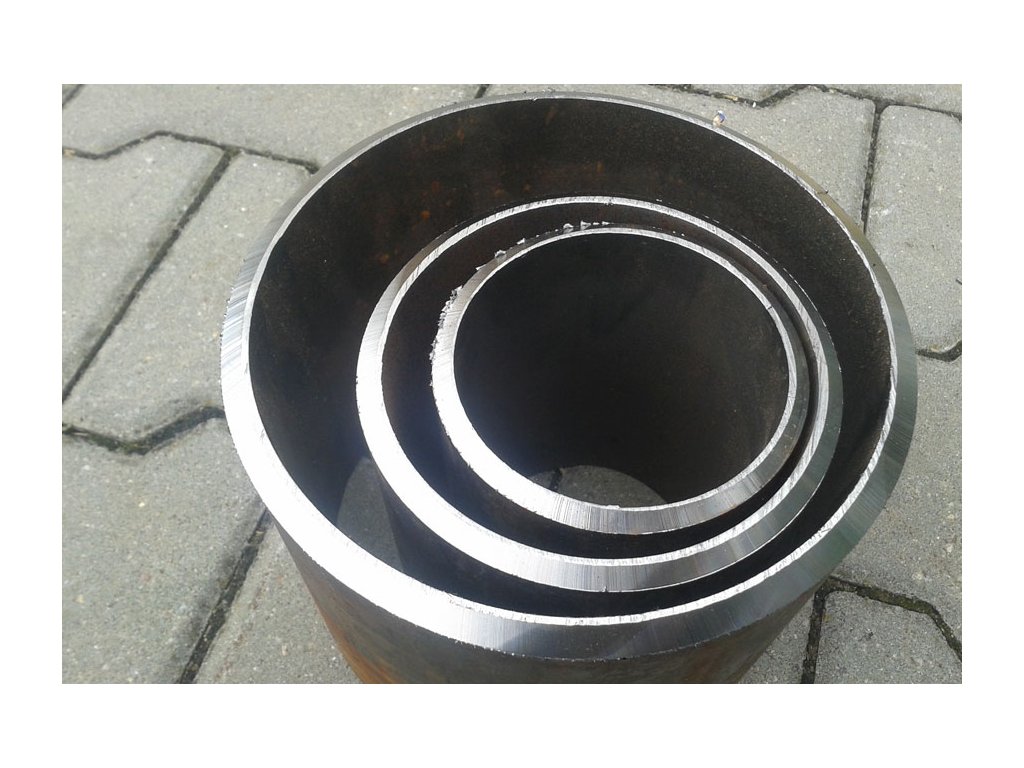

Další volitelné příslušenství pro úkosování trubek.
-

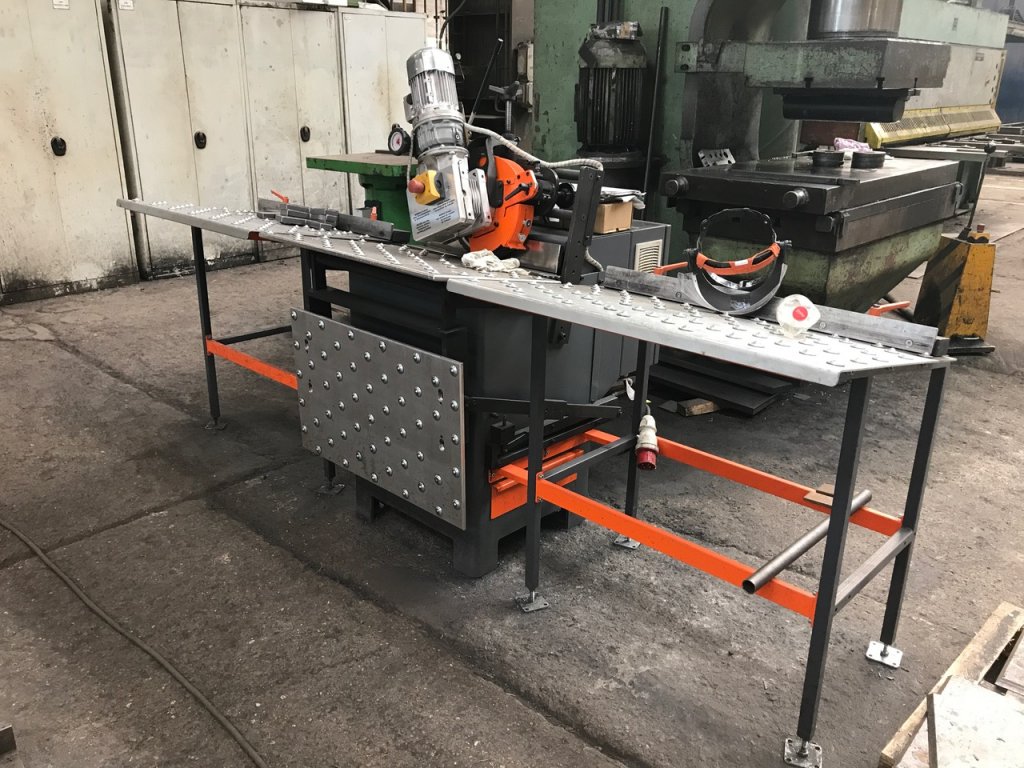

Možnost rozšíření pracovní plochy (vstupní a výstupní stůl - 2824 mm celkem vč. základního stolu).
-

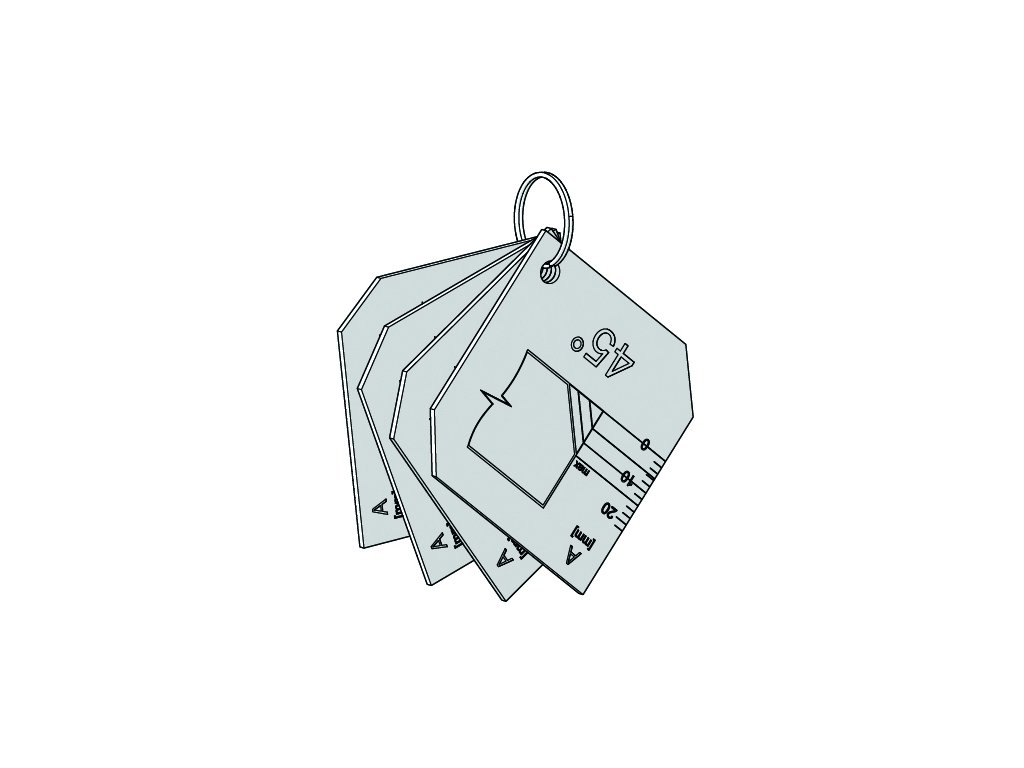

Rychlé a precizní nastavení stroje pomocí stavěcích měrek.
Technická data:
-
Orientační hodnoty max. šířky úkosu: při 30° 30 mm, při 45° 20 mm, při 60° 17 mm
-
Nastavení úhlu úkosu: 30 - 60° (plynulé)
-
Tloušťka materiálu: 3 - 100 mm
-

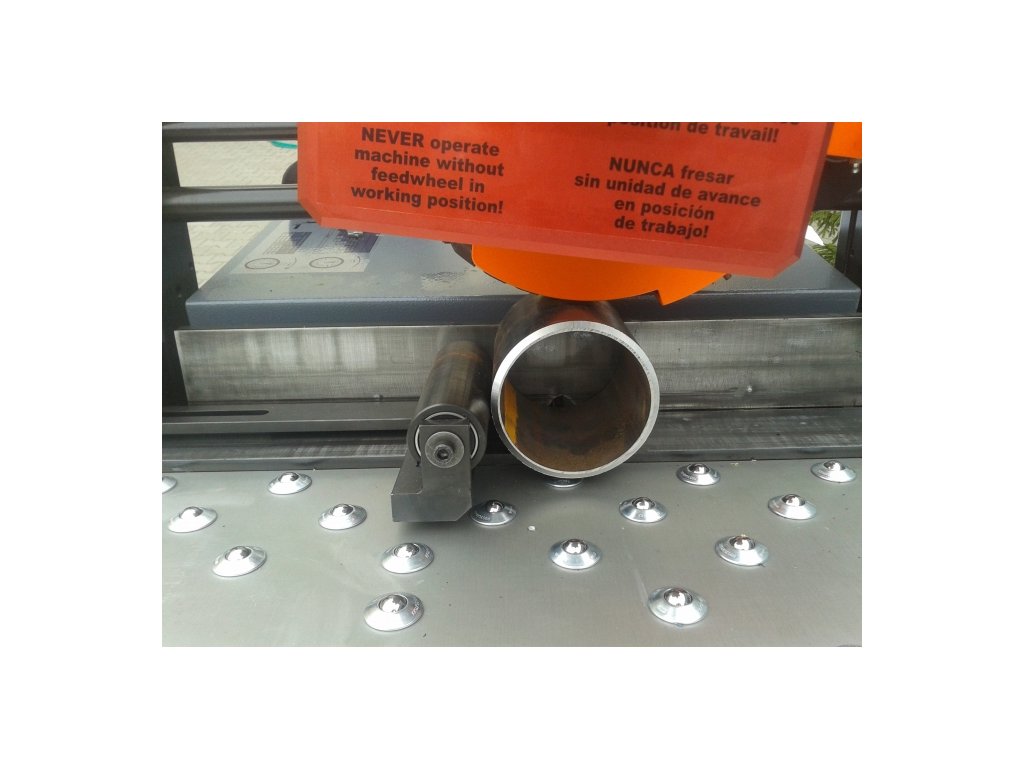

Úkosování trubek: průměr 102 - 156 mm
-
Motor frézovací hlavy: 3000 W / 380 V
-
Otáčky frézovací hlavy: stavitelné (frekvenční měnič), 0 - 5500 ot./min.
-
Rychlost posuvu: 0,6 - 3,5 m/min.
-
Hmotnost: 400 kg
-
Rozměry: 825 x 1200 x 1615 mm
-
Počet břitových destiček: 5 ks
V ceně obsaženo:
-
Úkosovací systém UZ30 EXPRESS
-
Nářadí pro obsluhu a stavěcí měrky
-
Návod
