SET Ukosovací systém UZ18 HARDWORKER + 3D Manipulator 5 let záruka
Popis

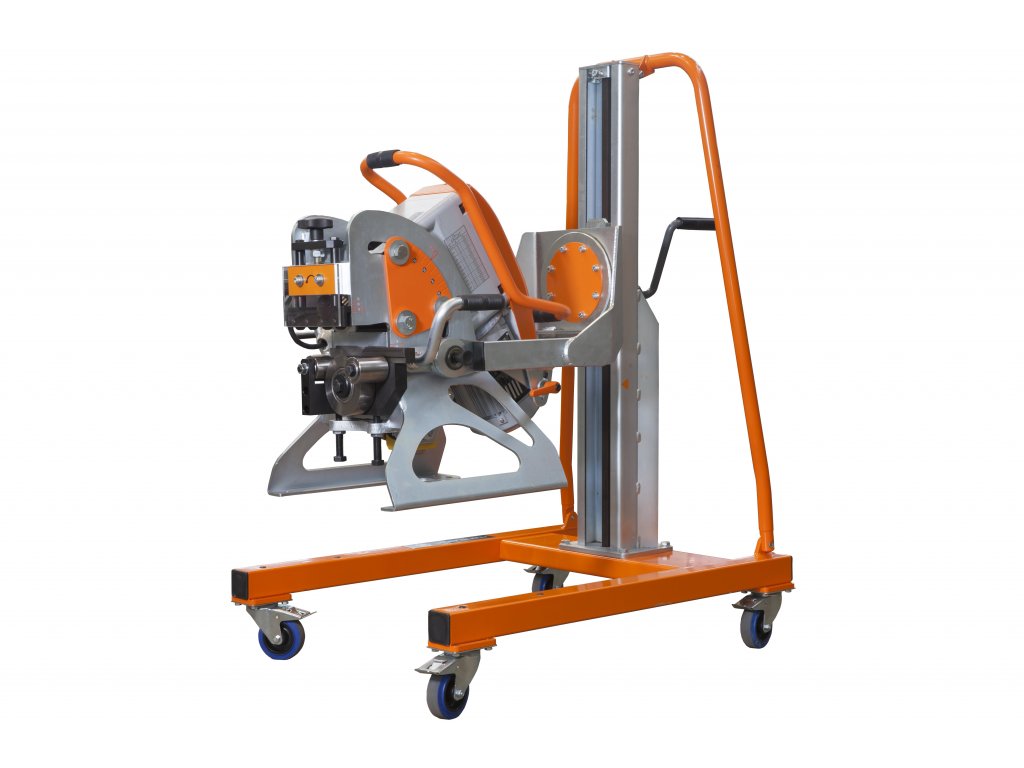

Úkosovací systém UZ18 HARDWORKER + 3D MANIPULATOR set
- Maximální šířka úkosu 18 mm
- Automatický posuv
VÝROBA V ČR.

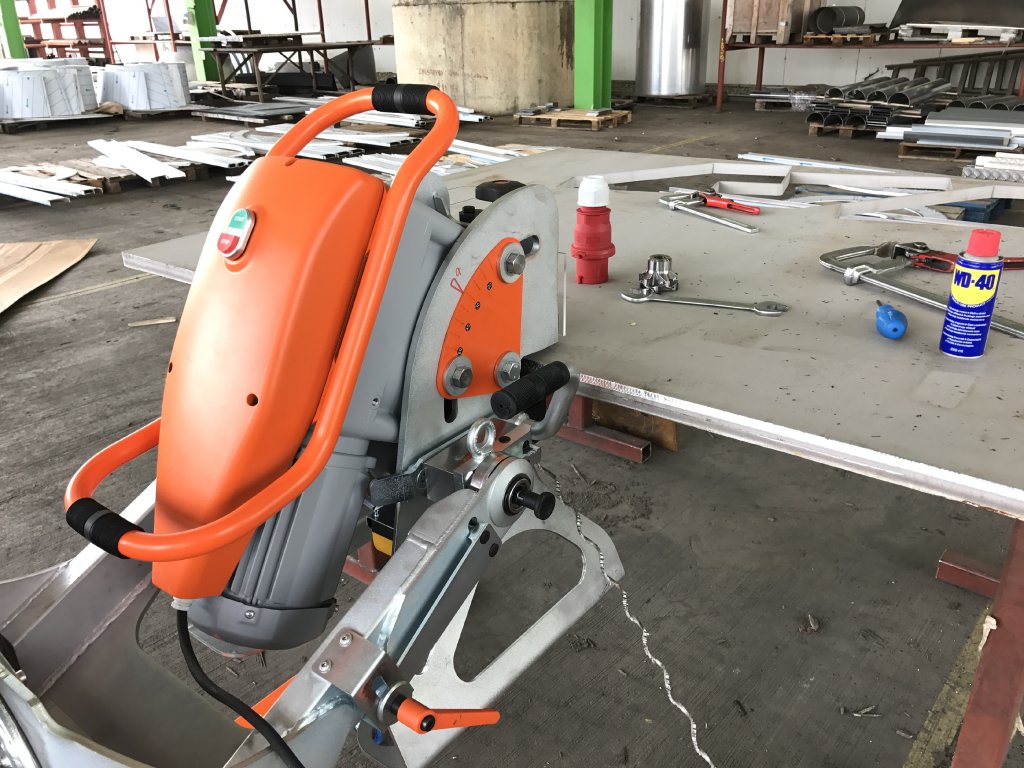

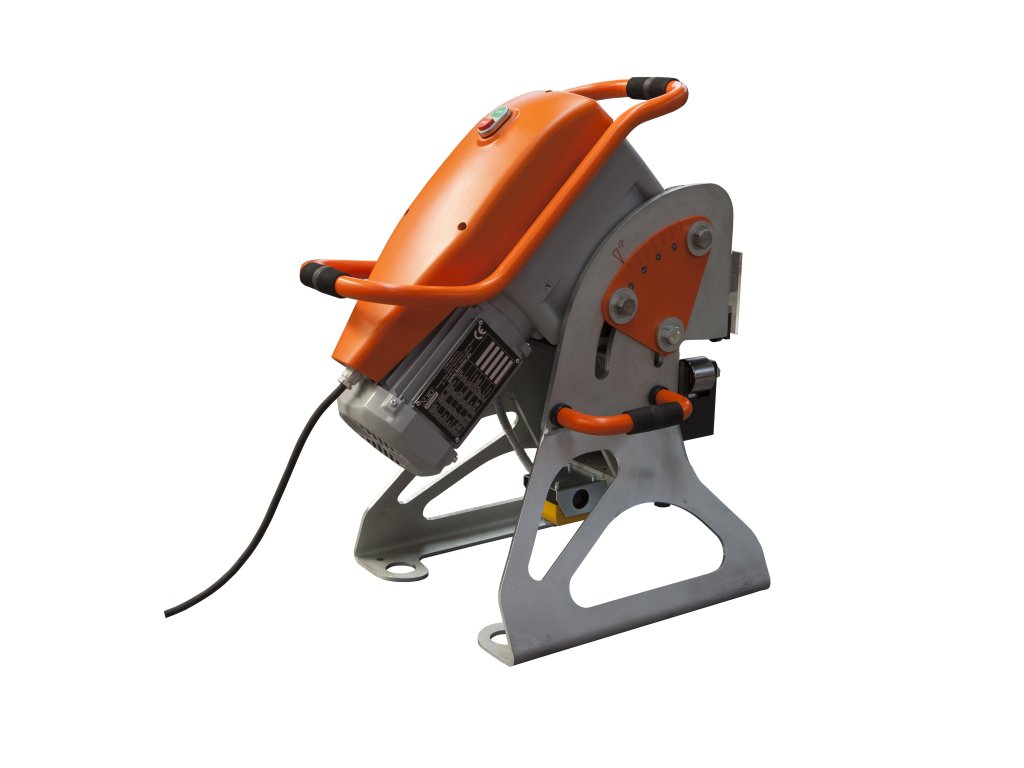

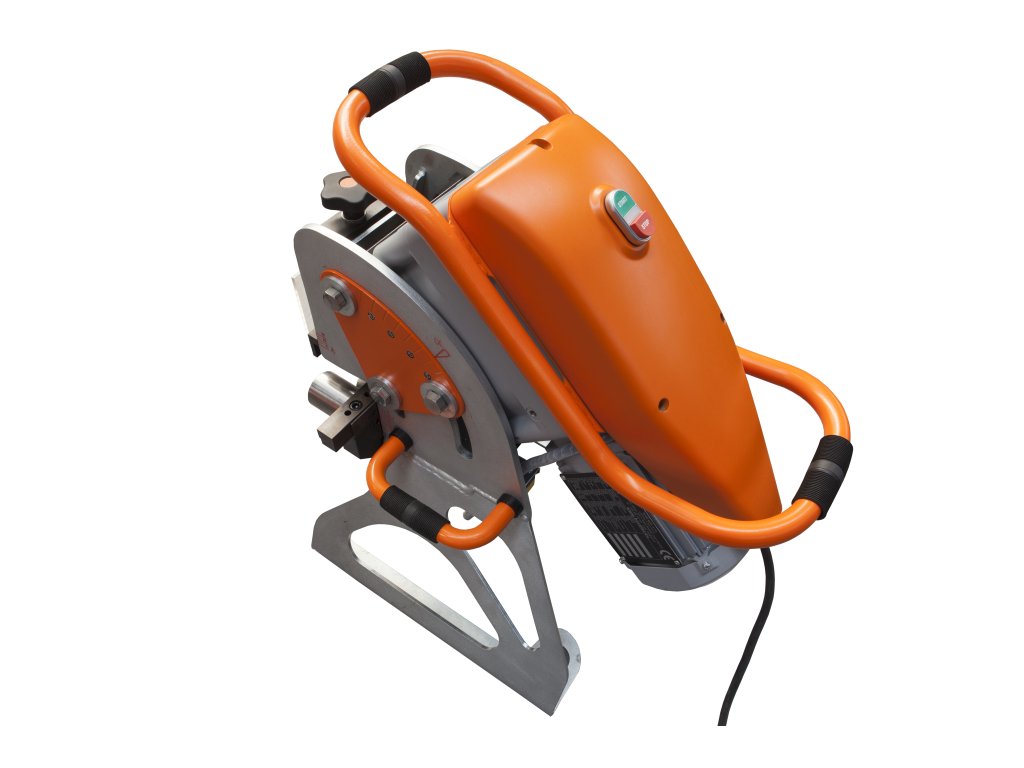

Stroj UZ18 Hardworker je jeden z nejvýkonnějších úkosovacích strojů s automatickým posuvem na trhu. Je vhodný nejen do dílenských provozů, ale i na montáže. Disponuje systémem plynulého nastavení pracovního úhlu. Díky speciální konstrukci pohonného ústrojí je UZ18 Hardworker vhodný i na houževnatější materiály. Stroj je vybaven automatickým posuvem. Práce s UZ18 Hardworker je tudíž velice komfortní.

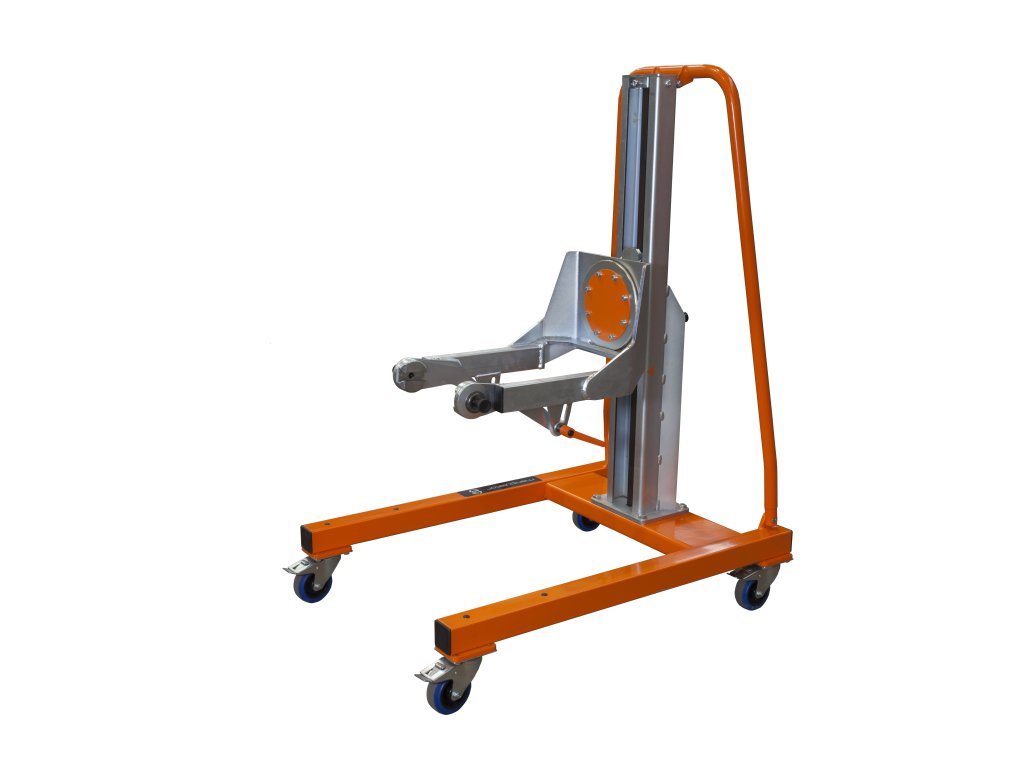

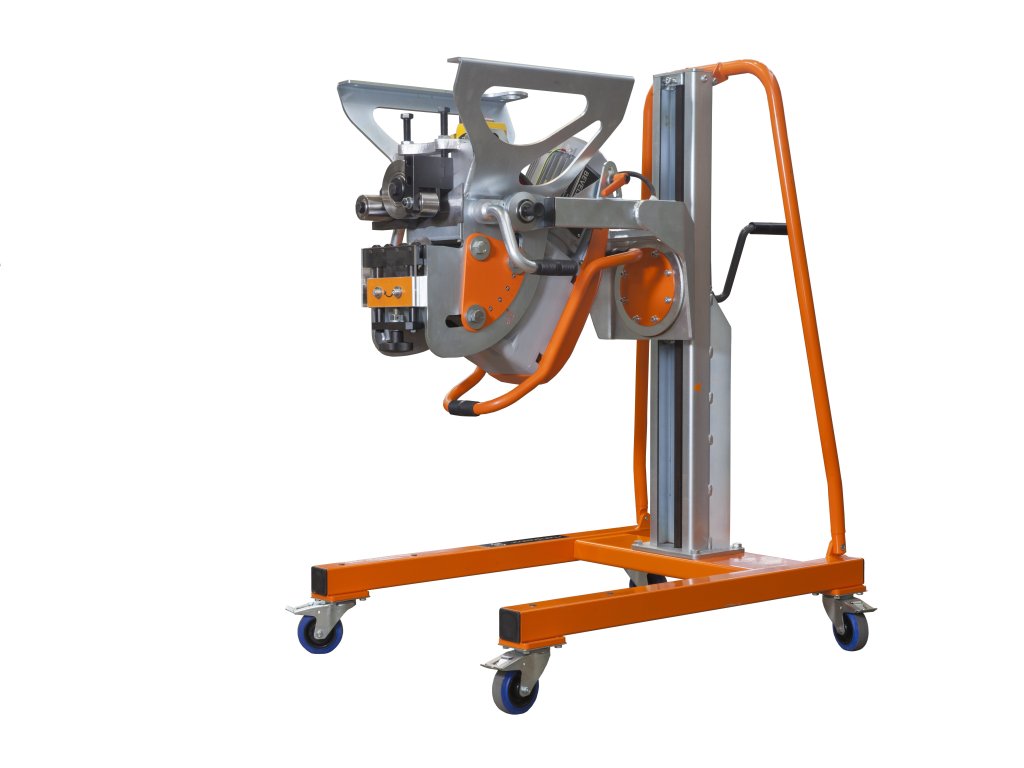

Jedinečný MANIPULÁTOR 3D – unikátní konstrukce manipulátoru nabízí možnost jednoduchého otočení úkosovacího stroje o 180° pro provádění oboustranného úkosu X, K. Pro otočení není potřeba žádné nářadí. Odpadá nutnost manipulovat s materiálem = velká úspora času.
Systém quick-connect nabízí možnost připojit a odpojit UZ18 Hardworker od Manipulátoru 3D během pár sekund bez použití jakéhokoliv nářadí. Toto využijete v situaci, kdy Manipulátor 3D nemůže sledovat stroj z důvodu špatné kvality pracovní podlahy. Stroj je poté schopen pojíždět po materiálu sám. 3D systém manipulátoru umožňuje stroji přizpůsobit svoji pracovní pozici aktuální situaci na pracovišti, UZ18 Hardworker tzv. „plave“ na obráběném plechu a kompenzuje případnou nerovnost podlah nebo deformaci materiálu. Manipulátor 3D zaručuje taktéž pohodlný transport stroje po pracovišti. Zdvihový mechanismus dovoluje jednoduché nastavení pracovní výšky stroje. Velká pojezdová kola zaručují pohodlné překonávání překážek a nerovností. Možnost práce s nebo bez Manipulátoru 3D. Možnost použít Manipulátor 3D jako pevné pracovní stanice při zpracování malých kusů nebo jako servisní držáku UZ18 Hardworker.
-
Pro oceli, nerezové oceli (do pevnosti 700 MPa), mosazi, mědi a hliníku.
-
Pro úkosování materiálu o minimálních rozměrech - šířka 70 mm, délka 150 mm, tloušťka 6 mm.
-
Tloušťka ukosovaného materiálu 6 - 40 mm.
-

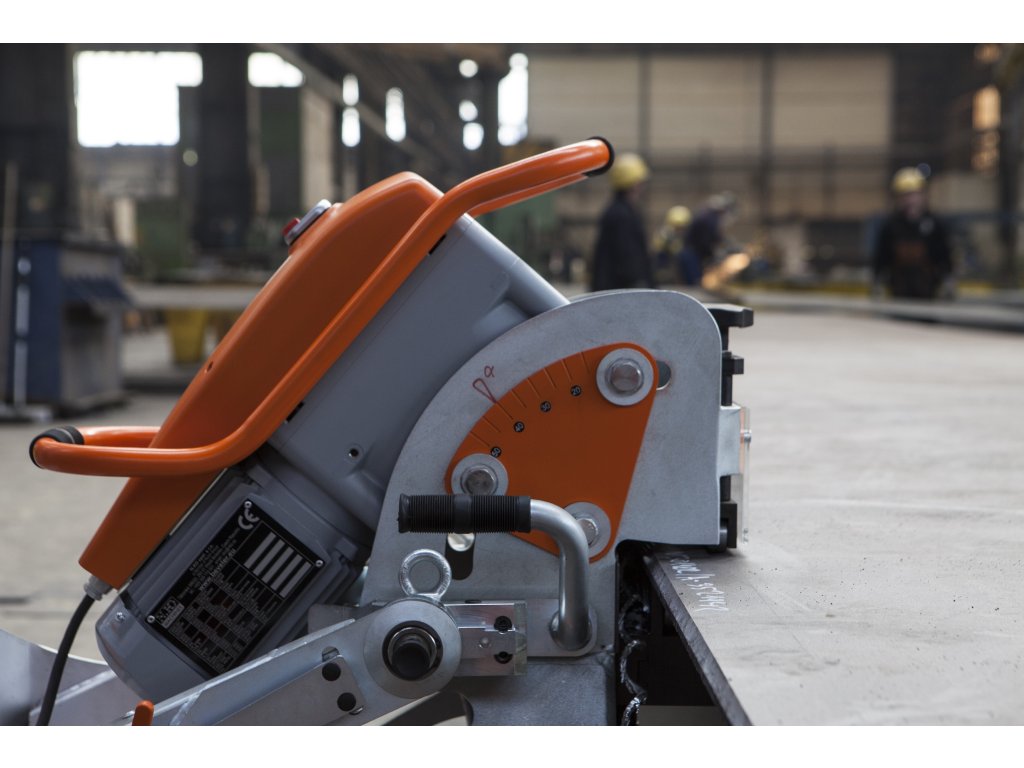

Úhel úkosu je snadno nastavitelný v rozsahu od 15° do 50°plynule, aniž by bylo nutné vyměňovat jakýkoli díl.
-
Zařízení je schopné provést oboustranný úkos (X,K), bez nutnosti manipulace s materiálem.
-
Snadné připojení k Manipulátoru 3D pro snadnější obsluhu a manipulaci.
-
Stroj je vybaven automatickým posuvem.
-
Možnost stacionárního i mobilního použití.
-

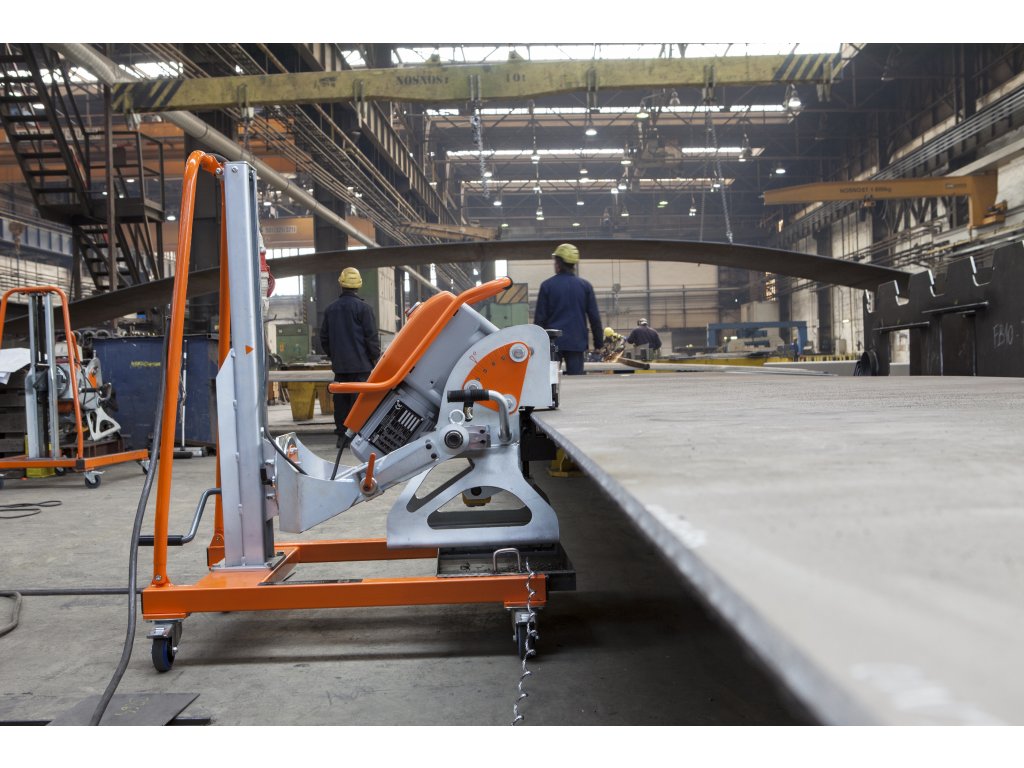

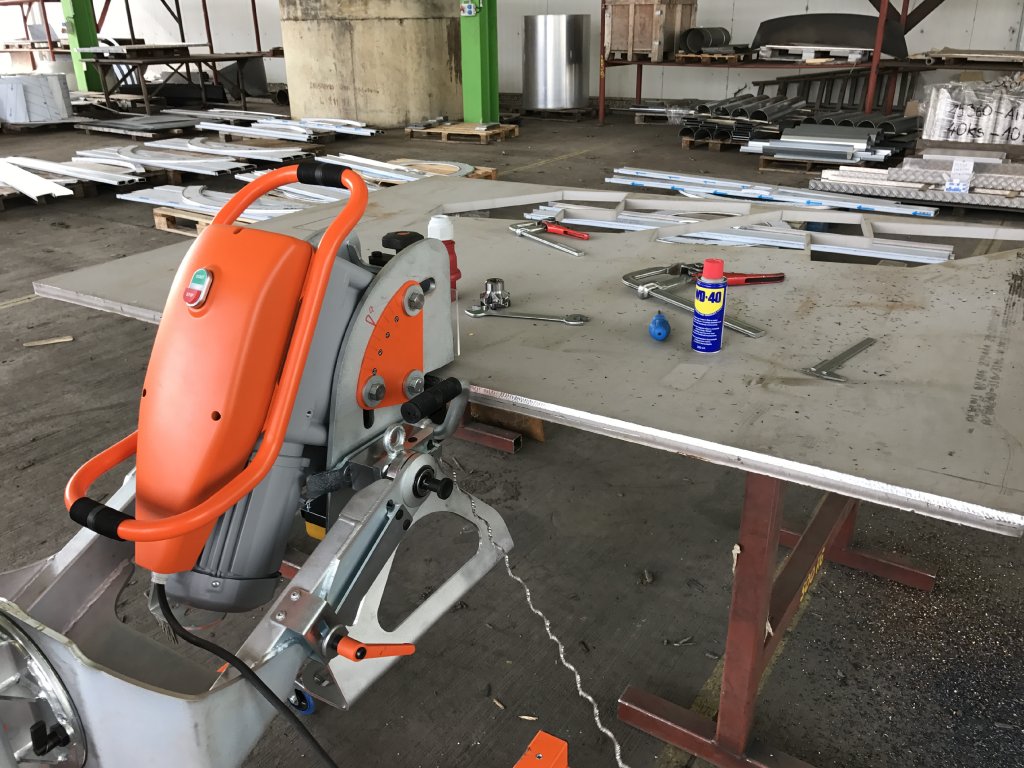

Stroj pracuje na velkých obrobcích bez podpory.
-

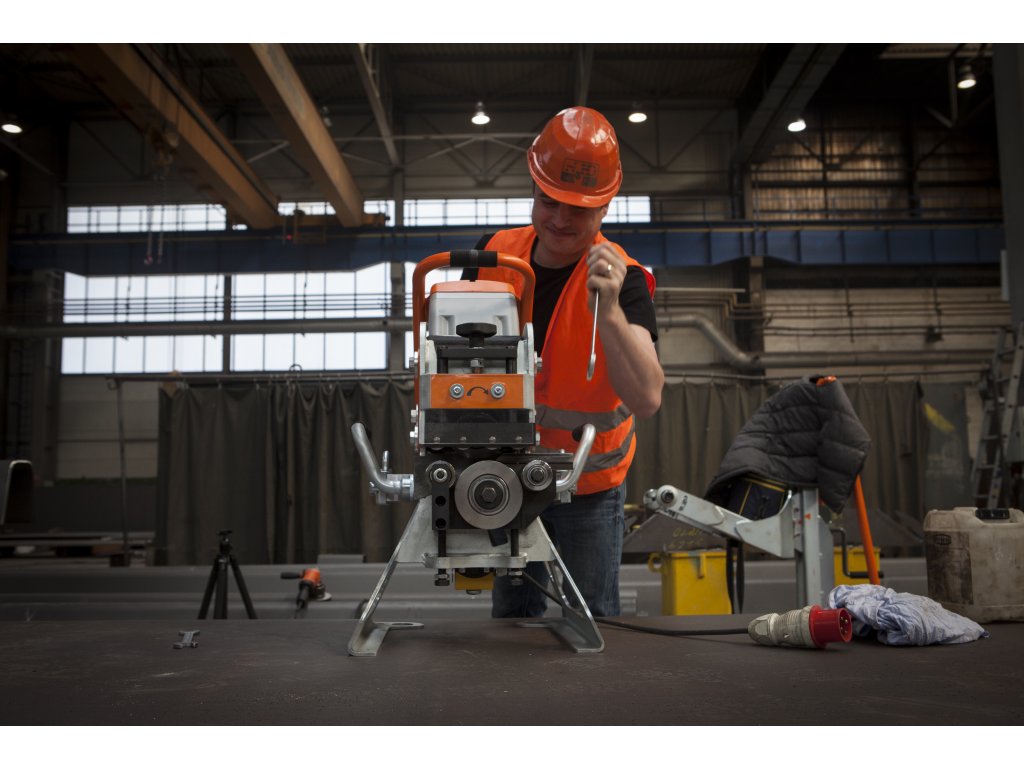

Menší dílce materiálu se vkládají přímo do stroje.
-
Manipulátor umožňuje rychlé a jednoduché otočení stroje UZ18 Hardworker o 180° pro vytvoření oboustranného úkosu ve tvaru X nebo K. Pracovník nepotřebuje jeřáb pro otočení materiálu = velká časová úspora při práci.
-
Unikátní upínací systém umožňuje stroj UZ18 Hardworker upnout a opět vyjmout z 3D Manipulátoru během několika sekund bez použití nářadí.
-
Stroj UZ18 Hardworker “plave” v MANIPULÁTORU 3D a kompenzuje nerovnosti podlahy.
-
MANIPULATOR 3D umožňuje snadnou manipulaci se strojem.
-
Požadovanou výšku stroje je možné nastavit pomocí zdvihacího zařízení.
-
Pohyb umožňují masivní kola namontovaná na manipulátoru.
-
Možnost úkosovat s použitím Manipulátoru 3D nebo bez.
-
Možnost použití Manipulátoru 3D jako stacionární stanice.
-
Možnost použití Manipulátoru 3D jako servisní stanice pro údržbu UZ 18 Hardworker.
Technická data:
-
Max. šířka úkosu: 18 mm (600 MPa)
-
Plynule stavitelný úhel: 15° - 50°
-
Tloušťka úkos. materiálu: 6 - 40 mm
-
Motor: 750 W / 380 V
-
Rychlost posuvu: 1,9 m/min.
-
Hmotnost: 110 kg (UZ18 HARDWORKER)
-
Hmotnost: 204 kg (UZ18 HARDWORKER + 3D MANIPULATOR)
-
Rozměry: 438 x 719 x 644 mm (UZ18 HARDWORKER)
-
Rozměry: 1010 x 745 x 1326 mm (UZ18 HARDWORKER + 3D MANIPULATOR)
V ceně obsaženo:
-
Úkosovací systém UZ18 HARDWORKER vč. 3D MANIPULATORU
-
Nářadí pro obsluhu
-
Návod
Související produkty
-
Kód: NMF0107
| Hmotnost | 204 kg |
Videoukázka
Videoukázka
Návod k obsluze - UZ18 HARDWORKER (3.1 MB)
Návod k obsluze - 3D MANIPULATOR (4 MB)
Katalogový list (626.2 kB)
Přehled úkosovacích systémů N.KO Machines (370.5 kB)
